Kwaliteitsdocumentatie voor maatwerk composietdelen

Goede kwaliteitsdocumentatie voor maatwerk composietdelen bewijst niet simpelweg dat er documenten bestaan. Zij legt vast wat geleverd moet worden, volgens welke revisie, met welke materialen, hoe de partij is gecontroleerd en hoe afwijkingen zijn behandeld. De juiste set documenten verkleint het risico op verwisselingen, discussie bij ontvangst en problemen bij herhaalorders.

De benodigde documentatie hangt af van het risico van het onderdeel. Een eenvoudige FRP-afdekkap met vooral cosmetische eisen vraagt om een andere aanpak dan een dragend koolstofvezelonderdeel, een behuizing met kritische passing of een component die in een gereguleerde installatie terechtkomt. Vraag daarom gerichte bewijsstukken die aansluiten op de functie en acceptatiecriteria van het product, niet om een zo dik mogelijk dossier.

Koppel documentatie aan het risico van het project

Begin met een risico-inschatting voordat u documenten in de offerteaanvraag opneemt. Overdreven administratieve eisen kunnen de doorlooptijd en kosten verhogen zonder extra zekerheid op te leveren. Te weinig vastlegging maakt het daarentegen lastig om bij een afwijking de oorzaak, omvang en betrokken leveringen te bepalen.

Beoordeel minimaal de volgende punten:

• Functie van het onderdeel: is het onderdeel dragend, beschermend, elektrisch isolerend, decoratief of alleen vormgevend?
• Gevolg van falen: veroorzaakt een fout slechts extra montagewerk, of kan deze veiligheid, werking of continuïteit beïnvloeden?
• Kritische kenmerken: denk aan montagegaten, vlakheid, passing met een ander onderdeel, wanddikte, massa, kleur of brandgedrag.
• Materiaalgevoeligheid: is een specifieke vezelsoort, hars, vlamvertragende formulering, UV-bestendigheid of elektrische eigenschap essentieel?
• Traceerbaarheid: moet u later kunnen achterhalen welke materiaalbatch in een bepaalde productieserie is verwerkt?
• Volume en herhaling: bij eenmalige prototypes is een volledige set serie-documenten vaak niet doelmatig; bij terugkerende orders is een vaste structuur juist waardevol.

Een praktisch uitgangspunt is om documentatie in drie niveaus te verdelen.

Gebruik “hoog risico” niet als synoniem voor “veel papier”. Vraag bijvoorbeeld alleen een cure-log of vacuümregistratie wanneer het gekozen productieproces en de toepassing daar daadwerkelijk aanleiding toe geven. Leg ook vast welk document per levering nodig is en welk document alleen bij eerste artikel, materiaalwijziging of proceswijziging wordt gevraagd.

Beheer tekeningrevisies en acceptatiecriteria

De tekening of technische specificatie is het primaire kwaliteitsdocument. Zonder eenduidige bron kunnen meetrapporten, materiaalcertificaten en visuele beoordelingen niet aantonen of het juiste product is gemaakt.

Vermeld op de vrijgegeven tekening ten minste:

• onderdeelnummer en duidelijke omschrijving;
• revisieletter of -nummer;
• datum van vrijgave;
• maatvoering, toleranties en referentievlakken;
• materiaalopbouw of relevante materiaaleisen;
• eisen aan gaten, inserts, randen en nabewerking;
• afwerking, kleur, glans of oppervlakteeisen indien van toepassing;
• kritische kenmerken die altijd gecontroleerd moeten worden;
• toepasselijke normen of testmethoden, alleen als die echt contractueel vereist zijn.

Voor composietdelen is “volgens 3D-model” vaak onvoldoende. Een 3D-bestand kan de nominale vorm definiëren, maar bevat niet altijd de tolerantie, ontwerprevisie, vezelrichting, laagopbouw of cosmetische grens. Gebruik daarom een beheerde combinatie van 3D-model, 2D-tekening en schriftelijke specificatie wanneer dat nodig is.

Leg vast welke informatie leidend is

Bij tegenstrijdigheden moet vooraf duidelijk zijn welke bron prevaleert. Een eenvoudige volgorde kan bijvoorbeeld zijn:

1. schriftelijk goedgekeurde wijziging;
2. vrijgegeven 2D-tekening;
3. vrijgegeven 3D-model;
4. algemene technische specificatie;
5. offerte of e-mailcorrespondentie.

Spreek ook af hoe wijzigingen worden vrijgegeven. Een wijziging in gatpositie, hars, vezeltype, kleur, coating, laagopbouw of gereedschap kan invloed hebben op pasvorm, uiterlijk of functie. Laat een nieuwe revisie daarom niet alleen via een bestandsnaam zoals “final_v7” lopen. Gebruik een formeel revisienummer en leg vast vanaf welke order, batch of productiedatum de wijziging geldt.

Definieer daarnaast de acceptatiecriteria. Termen als “goede kwaliteit”, “net afgewerkt” of “geen zichtbare fouten” zijn te subjectief. Beschrijf liever welke zones cosmetisch zichtbaar zijn, welke soorten markeringen toelaatbaar zijn en vanaf welke afmeting of locatie een defect wordt afgekeurd.

Definieer materiaal- en batchregistraties waar nodig

Materiaalrecords zijn nuttig als de eigenschappen van het einddeel sterk afhangen van een gespecificeerd basismateriaal. Dit is vaak het geval bij bepaalde glasvezel- of koolstofvezelversterkingen, harsen, gelcoats, pigmenten, lijmen, inserts en vlamvertragende systemen.

Vraag niet automatisch om volledige certificaten voor elk verbruiksmateriaal. Bepaal eerst welk bewijs voor uw toepassing relevant is. Dat kan variëren van een materiaalnaam op de orderregistratie tot een batchgebonden verklaring.

Een materiaalrecord kan bijvoorbeeld bevatten:

• leverancier en productbenaming;
• interne batch- of lotidentificatie;
• identificatie van vezel, hars, gelcoat of coating;
• houdbaarheids- of opslaginformatie wanneer die voor het proces relevant is;
• koppeling tussen materiaalbatch en geproduceerd onderdeel of productiepartij;
• een overeengekomen materiaalverklaring of datasheet, indien vereist.

Bij composieten is het belangrijk om onderscheid te maken tussen een grondstofdocument en een bewezen eigenschap van het eindproduct. Een datasheet van hars of vezel bevestigt niet automatisch dat het gevormde onderdeel een bepaalde sterkte, brandklasse of elektrische eigenschap haalt. Als een eindprestatie cruciaal is, moet u vooraf vastleggen welke testmethode, monstername, acceptatiegrens en rapportage daarvoor gelden.

Een veelgemaakte fout is alleen “carbon fiber” of “FRP” op de tekening zetten. Dat zegt weinig over vezeltype, vezeloriëntatie, harsmatrix, volumefractie, laagopbouw of afwerking. Benoem de eigenschappen die voor uw ontwerp essentieel zijn, maar laat ruimte voor productiekeuzes die niet kritisch zijn. Zo voorkomt u onnodige beperkingen zonder de functionele eis los te laten.

Kies procesregistraties die traceerbaarheid ondersteunen

Procesregistraties moeten antwoord geven op een praktische vraag: kan bij een probleem worden vastgesteld welke productiestap, materiaalpartij en controle bij de levering horen? Een proceskaart of traveller is hiervoor vaak geschikter dan een uitgebreid algemeen kwaliteitshandboek.

Voor een maatwerk composietdeel kan een procesregistratie onder meer vastleggen:

• ordernummer, onderdeelnummer en revisie;
• productiebatch of serienummer;
• gebruikte mal of gereedschap, wanneer relevant;
• geïdentificeerde materiaalbatches;
• hoofdbewerkingen, zoals lamineren, uitharden, trimmen, boren, verlijmen of coaten;
• uitgevoerde tussen- en eindcontroles;
• vrijgave voor verpakking.

De diepgang moet passen bij het proces. Bij onderdelen met nauwkeurige pasvormen kan registratie van het gebruikte gereedschap en een eerste-artikelcontrole belangrijk zijn. Bij een gelijmd onderdeel kan het relevanter zijn om voorbereiding van de lijmvlakken, lijmidentificatie en uithardcondities vast te leggen. Bij een eenvoudig gevormd paneel is een compacte routekaart met eindinspectie mogelijk voldoende.

Vraag om wijzigingsmelding bij relevante procesveranderingen

Leg bij terugkerende orders vast welke veranderingen vooraf gemeld of goedgekeurd moeten worden. Denk aan een ander basismateriaal, een andere mal, een wijziging in laagopbouw, een andere afwerking of een andere methode voor het aanbrengen van inserts. Niet iedere procesoptimalisatie hoeft een formele wijziging te zijn, maar wijzigingen die invloed kunnen hebben op overeengekomen eisen verdienen beoordeling.

Maak daarbij onderscheid tussen:

• ontwerpwijziging: wijziging van tekening, vorm, maat, materiaal of functionele eis;
• proceswijziging: wijziging in productiemethode die mogelijk invloed heeft op het resultaat;
• administratieve wijziging: bijvoorbeeld een nieuwe documentlay-out zonder inhoudelijke gevolgen.

Deze scheiding voorkomt dat onbelangrijke aanpassingen het project vertragen, terwijl cruciale veranderingen onopgemerkt blijven.

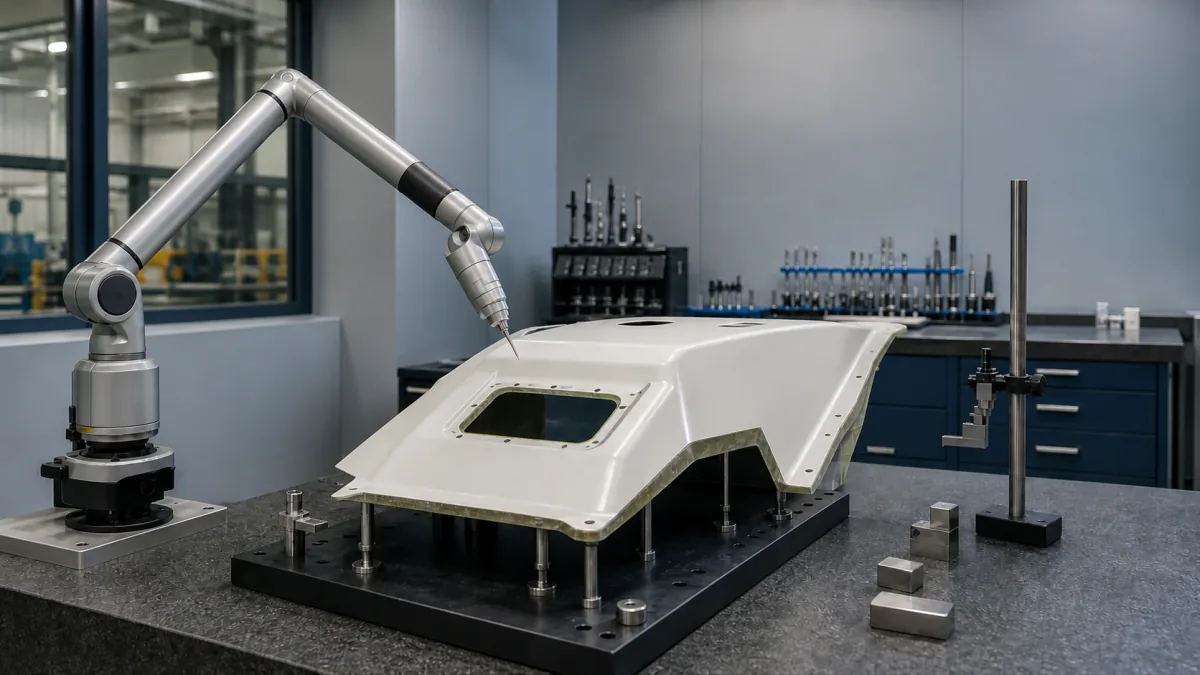

Plan maat- en visuele inspectierapporten

Een inspectierapport is alleen bruikbaar wanneer duidelijk is wat is gemeten, waartegen is beoordeeld, met welk resultaat en volgens welke revisie. Vraag daarom niet alleen om “een QC-rapport”, maar geef aan welke kenmerken kritisch zijn.

Voor maatcontrole kunnen de volgende gegevens relevant zijn:

• onderdeelnummer, revisie en batch;
• gemeten waarde, nominale maat en tolerantie;
• meetlocatie of referentiepunt;
• gebruikte meetmethode wanneer dit verschil maakt;
• resultaat: conform, afwijkend of n.v.t.;
• datum en identificatie van de controle.

Selecteer kritische maten bewust. Volledige maatrapporten voor iedere nominale maat zijn niet altijd nodig en kunnen de aandacht afleiden van de echte pasvormrisico’s. Goede kandidaten zijn doorgaans:

• positie en diameter van montagegaten;
• afstand tussen bevestigingspunten;
• vlakheid of contour in een aansluitvlak;
• hoogte van opstaande randen;
• maatvoering rond inserts;
• montage- en afdichtvlakken;
• totale lengte of breedte wanneer verpakking of assemblage daarvan afhangt.

Maak visuele eisen controleerbaar

Visuele inspectie bij composieten vraagt extra precisie omdat kleine verschillen in vezelpatroon, kleur, glans, randafwerking of malafdruk normaal kunnen zijn, terwijl scheuren, delaminatie, droge vezels of luchtinsluitingen mogelijk niet acceptabel zijn.

Leg bij zichtwerk bij voorkeur het volgende vast:

• zichtzijden en niet-zichtzijden;
• gewenste kleur of referentiemonster;
• glansniveau of oppervlaktestructuur indien relevant;
• toegestane en niet-toegestane typen oppervlaktemarkeringen;
• beoordeling op een afgesproken kijkafstand en onder overeengekomen lichtcondities;
• eventuele beschermfolie of tijdelijke afwerking.

Een goedgekeurd grensmonster is vaak effectiever dan lange tekst over uiterlijk. Het maakt vooral bij kleur, structuur en cosmetische acceptatie duidelijk wat partijen onder “acceptabel” verstaan. Beschrijf wel de status van het monster: is het alleen een richtlijn voor uiterlijk, of ook een formeel acceptatiecriterium?

Behandel afwijkingen en non-conformiteiten helder

Een afwijking hoeft niet automatisch tot afkeur te leiden, maar mag ook nooit stilzwijgend worden geleverd. Een helder proces voor non-conformiteiten voorkomt dat een inkoper een afwijking pas ontdekt bij ontvangst of montage.

Vraag bij een geconstateerde afwijking om een beknopte melding met:

• betrokken onderdeelnummer, revisie en batch;
• duidelijke omschrijving van de afwijking;
• getroffen hoeveelheid;
• betrokken maat, eis of visueel criterium;
• beschikbare foto’s, meetgegevens of andere onderbouwing;
• voorgestelde actie: herstel, sortering, vervanging, gebruik onder afwijkingsvergunning of afkeur;
• benodigde beslissing en verantwoordelijke goedkeurder.

Gebruik een schriftelijke afwijkingsvergunning wanneer u besluit een niet-volledig-conform deel toch toe te passen. Die vergunning moet specifiek zijn: welke afwijking, welke aantallen, welke toepassing en welke voorwaarden gelden? Een algemene mondelinge afspraak is later moeilijk te controleren.

Vraag bij herhaalde of significante afwijkingen bovendien om een oorzaak- en corrigerende-maatregelenanalyse die past bij de ernst. Voor een enkel cosmetisch punt is een korte verklaring vaak genoeg. Voor een fout die pasvorm, veiligheid of seriematige levering raakt, zijn containmentmaatregelen en aantoonbare opvolging belangrijker.

Leg verpakkingsidentificatie en verzendconditie vast

Kwaliteitsborging stopt niet na de eindinspectie. Een conform onderdeel kan tijdens opslag, intern transport of verzending beschadigen, vervuilen of door elkaar raken. Verpakkingsdocumentatie is vooral nuttig bij kwetsbare zichtdelen, onderdelen met uitstekende randen, samengestelde sets en leveringen die op locatie direct moeten worden gemonteerd.

Spreek af welke identificatie op de verpakking komt, bijvoorbeeld:

• onderdeelnummer en revisie;
• ordernummer of pakbonnummer;
• batchnummer of serienummer indien gebruikt;
• aantal per verpakking;
• aanduiding van breekbare, zicht- of beschermde delen;
• positie- of setnummer voor assemblage.

Bij kritische of cosmetisch gevoelige onderdelen kunnen foto’s van de verpakte conditie vóór verzending nuttig zijn. Ook dan geldt: bepaal vooraf het doel. Foto’s zijn geen vervanging voor een overeengekomen inspectie, maar kunnen helpen om de conditie, verpakking en identificatie bij overdracht vast te leggen.

Let op de koppeling tussen product en verpakking. Als meerdere varianten van een vergelijkbaar deel worden geleverd, moet de verpakking voldoende onderscheid bieden om verkeerde montage te voorkomen. Zeker bij links/rechts-delen, spiegelbeelden, kleurvarianten of verschillende boorpatronen is alleen een algemene productomschrijving onvoldoende.

Bouw een praktisch documentpakket voor herhaalorders

Voor herhaalorders werkt een gelaagd documentpakket het best. U stelt een stabiel basisdossier op voor het onderdeel en vraagt alleen per levering om de documenten die voor die zending of batch moeten worden vernieuwd.

Een werkbare indeling is:

Eenmalig bij vrijgave of eerste artikel

• definitieve tekening, 3D-model en revisiestatus;
• overeengekomen acceptatiecriteria;
• goedgekeurd finish- of grensmonster indien relevant;
• eerste maatrapport voor kritische kenmerken;
• materiaal- of procesbevestiging voor kritische eisen;
• afspraken over wijzigingsbeheer en afwijkingsbehandeling.

Per batch of productierun

• batch- of productie-identificatie;
• maatrapport voor afgesproken kritische kenmerken;
• visuele eindcontrole volgens de overeengekomen eisen;
• koppeling met materiaalbatch wanneer traceerbaarheid is vereist;
• afwijkingsmelding, uitsluitend indien van toepassing.

Per verzending

• paklijst met onderdelen, aantallen en revisie;
• verpakkingsidentificatie;
• eventuele foto’s van conditie of verpakking indien afgesproken;
• verwijzing naar de bijbehorende batchdocumenten.

Houd de bestandsnamen en documentnummers consequent. Een praktisch systeem bevat bijvoorbeeld onderdeelnummer, revisie, batch en documenttype. Daardoor kan een engineer, inkoper of kwaliteitsmedewerker later snel de juiste combinatie terugvinden zonder verschillende e-mailbijlagen te moeten vergelijken.

De beste documentatie wordt bovendien al in de RFQ besproken. Voeg niet alleen tekeningen toe, maar ook een documentatiematrix: welk document is nodig, wanneer moet het worden aangeleverd, wie keurt het goed en wat gebeurt er als een criterium niet wordt gehaald. Dat maakt offertes beter vergelijkbaar en beperkt verrassingen na opdracht.
