Custom FRP-gevelpanelen plannen: van vorm tot montage

Custom FRP-gevelpanelen slagen of falen zelden op het materiaal alleen. De doorslag zit in de afstemming tussen architectonische vorm, maakbare paneelafmetingen, draagconstructie, voegbeeld, maattoleranties en de montageroute. Leg die uitgangspunten vast vóórdat de engineering van mallen en panelen begint.

Voor een bruikbare aanvraag voor maatwerk FRP-gevelbekleding zijn minimaal een geveltekening, referentiematen, gewenste afwerking, ontwerpbelastingen, bevestigingsprincipe en projectverantwoordelijkheden nodig. Zo kunnen ontwerpteam, constructeur, gevelbouwer en leverancier beoordelen of het gekozen systeem technisch en visueel samenhangend is.

Begin met ontwerpintentie en gebouwgebonden randvoorwaarden

Omschrijf eerst wat de gevel moet uitstralen én wat hij functioneel moet kunnen. Een vloeiend, monolithisch volume vraagt bijvoorbeeld om andere paneelranden en voegposities dan een gevel waarin de naden juist een zichtbaar ritme vormen. Bij custom FRP-gevelpanelen is het verstandig om de gewenste uitstraling niet alleen met renderbeelden, maar ook met aanzichten, doorsneden en relevante detailprincipes vast te leggen.

Breng vervolgens de gebouwgebonden randvoorwaarden in kaart:

Geometrie: vlakke, enkelgekromde of dubbelgekromde delen; overgangen tussen volumes; neggen, hoeken en dakranden.
Modulemaat: beschikbare breedte en hoogte per gevelzone, rekening houdend met hijsen, transport en montagebereik.
Onderconstructie: positie, materiaal, vlakheid en instelmogelijkheden van regels, consoles of een secundair frame.
Openingen en aansluitingen: kozijnen, deuren, ventilatieroosters, zonwering, installatiedoorvoeren en dak- of plintdetails.
Belastingen: windbelasting, eigen gewicht, onderhoudsbelasting waar van toepassing en krachten rond bevestigingspunten.
Omgevingsinvloeden: zonoriëntatie, neerslag, vorst-dooicycli, vervuiling, zoute lucht bij kustlocaties en risico op mechanische schade.
Brand-, bouwfysische en vergunningseisen: bepaal welke eisen voor het complete gevelelement gelden en wie de onderbouwing coördineert.

FRP is een verzamelnaam voor vezelversterkte kunststof. De prestaties hangen af van onder meer vezelopbouw, hars, laminaatdikte, sandwichopbouw, randconstructie, coating en bevestiging. Daarom is “FRP” geen volledige technische specificatie. De projectstukken moeten benoemen welke functies het paneel vervult: uitsluitend bekleding, een zelfdragend onderdeel of een element met aanvullende isolatie-, waterkerende of brandtechnische lagen.

Een vroege afstemming voorkomt een veelvoorkomende fout: een esthetisch ontwerp behandelen alsof het paneel zonder gevolgen overal dezelfde doorsnede, randbreedte en bevestigingsafstand kan houden. Vooral bij complexe krommingen veranderen de beschikbare ruimte voor stijfheid, retouren en achterconstructie van zone tot zone.

Maak een maakbare strategie voor paneelindeling

Paneelindeling is de vertaling van een doorlopend gevelbeeld naar afzonderlijk te produceren, vervoeren en monteren elementen. Kies de naden niet pas nadat de vorm is gemodelleerd. Gebruik ze als ontwerpvariabele.

De eerste keuze is doorgaans of de gevel uit grotere statementpanelen of uit kleinere, herhaalbare modules bestaat.

Keuze	Mogelijke voordelen	Aandachtspunten
Grote panelen	Minder zichtbare voegen, rustiger gevelbeeld	Complexer transport en hijsen, grotere gevolgen van maatverschillen, hogere eisen aan hijspunten en onderconstructie
Kleinere modules	Hanteerbaarder, lokaal vervangbaar, meer herhaling mogelijk	Meer voegen, meer interfaces en grotere kans op visuele afwijking bij onzorgvuldige uitlijning
Herhaalbare panelen	Kan tooling en productie vereenvoudigen	Herhaling moet passen bij de architectuur en de werkelijke gevelopbouw
Unieke panelen	Volgt vrije vormen nauwkeurig	Meer coördinatie, duidelijke identificatie en strakke montagevolgorde nodig

Verdeel op logische geometrische grenzen

Plaats voegen bij voorkeur waar de architectuur ze kan opnemen: een verdiepinglijn, penant, scherpe knik, overgang naar een ander materiaal, ritmische verticale lijn of schaduwsprong. Bij gebogen gevels kunnen voegen ook nodig zijn om de verandering in kromming beheersbaar te houden.

Vermijd paneelgrenzen die:

door een visueel belangrijk middelpunt lopen;
precies samenvallen met een kwetsbare doorvoer of een zwaar belast bevestigingspunt;
een zeer smalle reststrook creëren;
onderhoud of vervanging van een afzonderlijk paneel onmogelijk maken;
een breedte opleveren die niet past bij transport, hijsmiddel of toegang op de bouwplaats.

Bij enkelgekromde delen is het raadzaam om te controleren of de gewenste straal overal constant is. Een oppervlak dat in de 3D-visualisatie vloeiend oogt, kan in werkelijkheid een wisselende kromming hebben. Dat beïnvloedt de malstrategie, passing tegen belendende panelen en de definitie van de voeg.

Voor onderdelen met uitgesproken rondingen kan een leverancier gerichter meekijken wanneer het ontwerp wordt aangeleverd als bruikbare 3D-geometrie, aangevuld met maatgevende 2D-aanzichten en doorsneden. Bekijk ook de mogelijkheden voor gebogen FRP-gevelpanelen wanneer kromming een bepalend onderdeel van het gevelontwerp is.

Denk vooraf aan malnaden en zichtvlakken

Een vormdeel kan productietechnisch een deling, flens of nabewerking nodig hebben. Dat hoeft niet problematisch te zijn, maar de positie ervan moet passen bij het zichtvlak. Leg daarom vast:

welk oppervlak het primaire zichtvlak is;
welke randen in het zicht blijven;
waar kleur- of structuurcontinuïteit kritisch is;
welke zones later door een voeg, zetwerk of aangrenzend element worden afgedekt.

Dit voorkomt dat een technisch logische productiedeling onverwacht zichtbaar wordt op een prominente gevelzone.

Stem voegen, retouren en draaginterfaces op elkaar af

Voegen voeren meer functies uit dan alleen panelen scheiden. Ze geven ruimte voor productietoleranties, montage-instelling, thermische en vochtgerelateerde bewegingen, waterafvoer en visuele schaduwwerking. Het juiste voegdetail wordt daarom op systeemniveau bepaald, niet alleen op basis van een gewenste voegbreedte op een aanzicht.

Kies per voegtype bewust tussen een open voeg met achterliggende waterkerende laag, een overlapdetail, een afgedichte voeg of een speciaal profiel. Controleer daarbij:

de route van eventueel binnengedrongen water;
ventilatie en drainage achter de bekleding;
continuïteit van waterkerende en luchtdichte lagen;
bereikbaarheid voor montage en inspectie;
mogelijke vuilaanhechting aan horizontale richels;
kleur en diepte van de schaduwlijn.

Retouren zijn functionele randen

Retouren bij neggen, dagkanten, hoeken en dakranden maken een composietpaneel stijver en kunnen een afgewerkt gevelbeeld creëren. Tegelijk nemen ze ruimte in achter het paneel en beïnvloeden ze de positie van rails, consoles en isolatie. Een retour moet dus niet uitsluitend als esthetische rand worden getekend.

Maak in het detail duidelijk:

of de retour aan een aangrenzend paneel, kozijn, zetwerk of onderconstructie aansluit;
welke speling nodig is voor montage;
of de rand afwaterend wordt uitgevoerd;
hoe een zichtbare hoek uitlijnt met de gevelvlakken;
of een rand bescherming nodig heeft tegen stoten of transportbelasting.

De ondersteuning moet krachten gecontroleerd naar de draagconstructie overbrengen zonder het paneel ongewenst te vervormen. Posities van inserts, lokale verstijvingen, bevestigers en hijspunten kunnen alleen goed worden uitgewerkt als de belastingaannames en het bevestigingsconcept beschikbaar zijn. Geef niet alleen de nominale positie van de achterconstructie door, maar ook de beschikbare afstelruimte.

Een goede ontwerpvraag is: welk onderdeel corrigeert de maatverschillen op de bouw? Als het antwoord nergens is vastgelegd, verschuift de correctie vaak naar het zichtwerk van het paneel. Dat leidt tot geforceerde bevestiging, wisselende voegbreedten of schade aan randen.

Leg datums, toleranties en inmeetgegevens vast

Een gevelpaneel kan nauwkeurig volgens tekening worden gemaakt en toch niet passen als de basismaatvoering van het gebouw onduidelijk is. Daarom zijn datums en tolerantieafspraken onmisbaar bij custom FRP facade panel planning.

Kies enkele stabiele referenties die alle betrokkenen gebruiken, bijvoorbeeld:

een projectassenstelsel;
een peilmaat;
verdiepingsniveaus;
een hoofdgevelvlak;
vaste lijnen rondom openingen;
gedefinieerde controlepunten op de secundaire draagstructuur.

Vermeld bij elk paneel of detail vanaf welke referentie de maat wordt genomen. “Maat vanaf bestaande gevel” is onvoldoende wanneer die gevel zelf variaties kent. Geef ook aan of maten ontwerpwaarden, productiematen, inmeetmaten of as-built-maten zijn.

Maak toleranties expliciet en stapel ze niet stilzwijgend op

Er zijn toleranties in de draagconstructie, de onderconstructie, het composietpaneel, het bevestigingssysteem en de montage. Als elk onderdeel op zijn uiterste grens afwijkt, kan de voeg of aansluiting buiten de esthetische of functionele limiet vallen.

Bespreek daarom per kritische zone:

Onderwerp	Te bepalen afspraak
Gevelvlak	Toegestane afwijking van het ontwerpvlak en wijze van meten
Positie van consoles/rails	Referentie, meetmoment en beschikbare afstelling
Paneelmaat	Nominale maat, meetpunten en toegestane afwijking
Voegbreedte	Streefmaat, toegestane bandbreedte en visuele prioriteit
Hoekaansluiting	Welke zichtlijn leidend is bij maatverschil
Openingen	Wie de definitieve as-built-maat vóór productie vrijgeeft

Meet de relevante bouwkundige interfaces op een overeengekomen moment. Bij renovatie of een niet-vlakke bestaande gevel is een actuele 3D-inmeting of maatopname vaak waardevoller dan uitsluitend werken vanaf archieftekeningen. De gegevens moeten vervolgens worden beoordeeld: een pointcloud of meetrapport is geen automatisch productiegegeven zonder duidelijk referentiekader en validatie.

Een klassieke fout is de buitencontour van panelen strak dimensioneren, maar de tolerantiezone alleen in de voeg te verwachten. Reserveer instelruimte waar die constructief en visueel het minst schadelijk is: bijvoorbeeld in verstelbare consoles, achterliggende sleufgaten of een ontworpen schaduwspleet, mits het systeem dit toelaat.

Keur kleur, textuur, glans en verouderingsstrategie goed

Kleur op een FRP-paneel wordt niet uitsluitend bepaald door een kleurcode. Textuur, glansgraad, vormrichting, kijkhoek en lichtcondities veranderen de waarneming. Vooral bij grote, gebogen of naast elkaar geplaatste panelen kunnen kleine verschillen zichtbaarder worden dan op een klein materiaalstaal.

Leg voor de afwerking vast:

het visuele referentiemonster of de afgesproken kleurreferentie;
gewenste glansgraad of glansbereik;
gladde, matte, reliëf- of andere oppervlaktestructuur;
zichtzijde en zones die minder kritisch zijn;
richting van eventuele structuur;
randafwerking, zaagranden en reparatiemogelijkheden;
acceptatiecriteria voor kleur-, glans- en textuurverschil.

Beoordeel monsters altijd onder relevante lichtomstandigheden. Een beoordeling in een werkplaats of vergaderruimte voorspelt niet altijd hoe een gevel op het noorden, zuiden of onder laagstaande zon oogt. Zet vergelijkingspanelen naast elkaar en bekijk ze op de beoogde kijkafstand.

Ontwerp voor een realistisch onderhoudsbeeld

Een gevel verandert in gebruik. Horizontale overgangen, diepe neggen en zones onder waterafvoerpunten kunnen sneller vuil tonen dan open verticale vlakken. Kies de combinatie van textuur, glans en detaillering met het toekomstige uiterlijk in gedachten.

Bespreek hoe reiniging plaatsvindt, welke middelen verenigbaar zijn met de gekozen afwerking en hoe kleine beschadigingen worden behandeld. Een zeer donkere of hoogglanzende afwerking kan visueel veeleisender zijn dan een lichter of mat oppervlak. Dat is geen reden om die keuze uit te sluiten, maar wel om het risico vooraf te accepteren en de mock-up daarop te beoordelen.

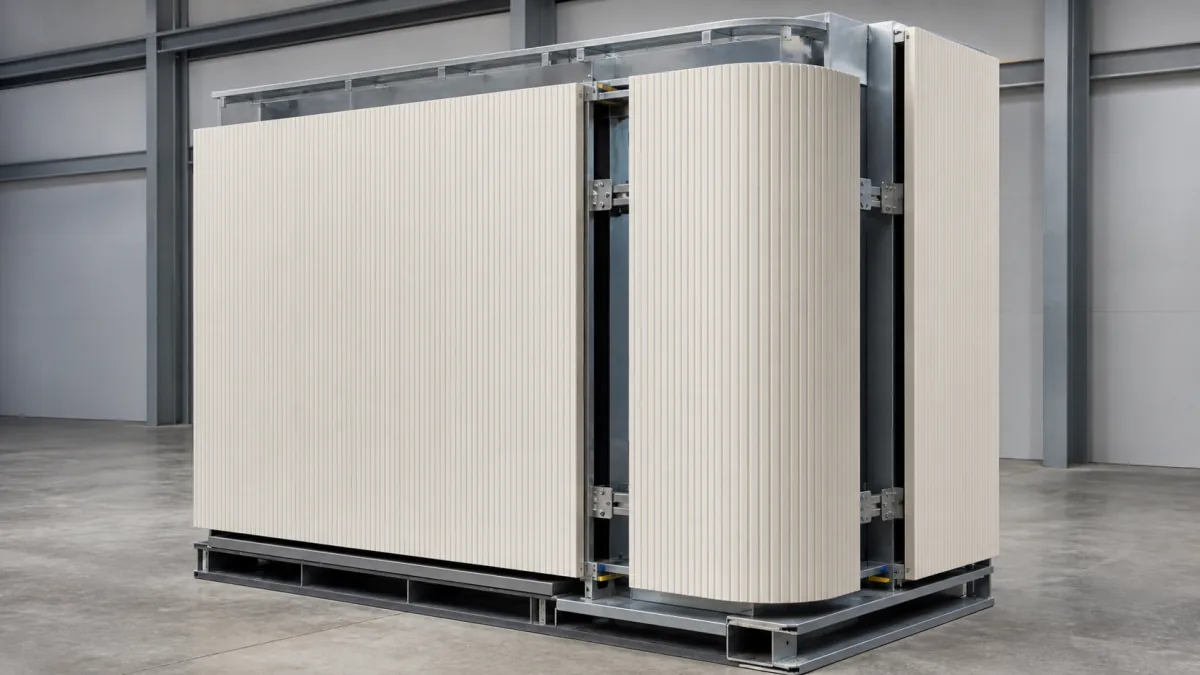

Gebruik mock-ups voor beoordeling van uiterlijk en interfaces

Een mock-up is geen decoratief extraatje. Het is het moment om aannames over vorm, voegen, kleur en montage te toetsen voordat ze over de volledige gevel worden herhaald. De schaal moet passen bij de risico’s: een klein materiaalmonster kan genoeg zijn voor basiskleur, maar niet voor voegritme, kromming of aansluitingen.

Een representatieve mock-up bevat bij voorkeur:

ten minste twee aangrenzende panelen;
een horizontale en verticale voeg;
een kritische hoek, retour of negge;
de werkelijke of representatieve onderconstructie;
de beoogde bevestigings- en instelmethode;
afwerking op zichtvlak en randen;
waar relevant een aansluiting op kozijn, plint of dakrand.

Beoordeel de mock-up zowel van dichtbij als vanaf de gebruikelijke kijkafstand. Noteer niet alleen “goedgekeurd”, maar per aspect wat de referentie is: voegbeeld, uitlijning, randkwaliteit, kleur, glans, zichtbaarheid van bevestigingen en wijze van afwatering.

Gebruik de mock-up ook om montagestappen te controleren. Als een paneel alleen kan worden geplaatst wanneer aangrenzende delen al losstaan, een hijsmiddel niet kan worden verwijderd of een bevestiger later niet bereikbaar is, moet het detail worden aangepast. Een proefmontage is vaak de snelste manier om zulke interfaceproblemen zichtbaar te maken.

Plan verpakking, hijsen en montagevolgorde

De logistiek beïnvloedt de paneelmaat en zelfs de detaillering. Grote of vormgevoelige composietdelen kunnen tijdelijke ondersteuning nodig hebben tijdens transport, opslag en hijsen. Ontwerp daarom niet uitsluitend voor de eindsituatie aan de gevel.

Een logistiek plan moet ten minste behandelen:

maximale transportafmetingen en routebeperkingen;
laadvolgorde die aansluit op de montagevolgorde;
bescherming van zichtvlakken, randen en uitstekende retouren;
opslagrichting, ondergrond en maximale stapeling;
paneelidentificatie die overeenkomt met tekeningen en montageschema;
gewicht en zwaartepunt per paneel;
aangewezen hijspunten, hijsmethode en tijdelijke stabiliteit;
weerslimieten en veilige werkruimte op de bouwplaats.

Hijspunten mogen niet worden geïmproviseerd op basis van een visuele inschatting op locatie. Hun positie en belasting moeten onderdeel zijn van de technische uitwerking. Ook moet duidelijk zijn wanneer tijdelijke hijsvoorzieningen worden verwijderd en hoe eventuele openingen of lokale afwerkingen daarna worden afgewerkt.

Maak een montageschema waarin elk paneel een uniek nummer krijgt. Koppel dat nummer aan revisiestatus, positie, oriëntatie en eventuele speciale instructies. Bij vergelijkbare gebogen panelen is verwisseling snel mogelijk; een duidelijke codering voorkomt dat een deel pas na het hijsen als onjuist wordt herkend.

Wijs engineering- en complianceverantwoordelijkheden toe

Een leverancier van maatwerk composietdelen kan ondersteuning bieden bij maakbaarheidsbeoordeling, tooling, prototypes, vormproductie, afwerking, inspectie volgens afgesproken referenties en verzendvoorbereiding. Dat vervangt echter niet automatisch de verantwoordelijkheid voor het volledige gebouwsysteem.

Zet in een verantwoordelijkheidsmatrix wie verantwoordelijk is voor:

architectonische geometrie en zichtkwaliteit;
constructieve uitgangspunten en belastingen;
engineering van paneel, bevestiging en onderconstructie;
aansluiting op waterkering, isolatie, luchtdichting en brandwerende opbouw;
productietekeningen en revisiebeheer;
verificatie van as-built-maatvoering;
materiaal- en systeemdocumentatie;
montageplan, hijsplan en veiligheidsmaatregelen;
inspectie, oplevering en beheerinformatie.

Voor eisen rond brandveiligheid, constructieve veiligheid, weersbestendigheid en andere relevante gebouwprestaties moet vooraf worden bepaald welke prestatie van welk samengesteld detail wordt verwacht. Beoordeel de gevel als systeem: een paneel, bevestiger, isolatielaag, spouw, achterconstructie en aansluiting kunnen elkaar beïnvloeden. Vraag niet alleen of een materiaal geschikt is, maar welke projectgebonden onderbouwing nodig is en wie die aanlevert of laat beoordelen.

Leg ook de wijzigingsprocedure vast. Een kleine wijziging in voegbreedte, paneelhoek, bevestiger of coating kan gevolgen hebben voor maatvoering, uitstraling of systeemprestatie. Maak duidelijk welke partij wijzigingen mag initiëren, wie ze technisch beoordeelt en welke tekening of mock-up als actuele referentie geldt.

Checklist voor een gerichte aanvraag

Een aanvraag wordt beter vergelijkbaar wanneer alle aanbieders dezelfde uitgangspunten ontvangen. Voeg waar mogelijk het volgende toe:

Geveltekeningen, maatgevende doorsneden en 3D-model met revisienummer.
Paneelindeling inclusief unieke identificatie per paneel.
Omschrijving van krommingen, zichtvlakken, retouren en kritische details.
Referentieassen, inmeetgegevens en afgesproken toleranties.
Belastingaannames en het gekozen of gewenste bevestigingsconcept.
Afwerkingsomschrijving, kleurreferentie, glans en textuur.
Gewenste mock-upomvang en acceptatiepunten.
Verpakkings-, transport-, hijs- en opslagrandvoorwaarden.
Takenverdeling voor engineering, montage en systeemprestaties.
Gewenste inspectiereferenties en documentatie bij levering.

Voor een breder overzicht van mogelijke toepassingen en uitgangspunten kunt u de pagina over architectonische FRP-gevelpanelen bekijken.

Een goed voorbereide aanvraag maakt technische keuzes bespreekbaar voordat zij kosten, vertraging of zichtbare concessies veroorzaken. Heeft u tekeningen, een model en de belangrijkste randvoorwaarden beschikbaar, dan kunt u die met GFIND bespreken via het contactformulier voor een beoordeling van maakbaarheid en de benodigde vervolggegevens.
