Custom FRP RFQ opstellen: complete gids voor inkopers

Een goede custom FRP RFQ geeft een leverancier voldoende informatie om niet alleen een prijs, maar ook een passend productievoorstel te maken. Beschrijf daarom het onderdeel, de functie, maatvoering, gebruiksomgeving, aantallen, kwaliteitscriteria en logistieke verwachtingen zo concreet mogelijk.

Ontbrekende gegevens leiden vaak tot aannames over materiaalopbouw, toleranties, tooling of afwerking. Dat maakt offertes lastig vergelijkbaar en vergroot de kans op wijzigingen nadat het project al is gestart. U hoeft nog niet elke technische keuze definitief te hebben gemaakt, zolang u duidelijk onderscheid maakt tussen vaste eisen, voorkeuren en open punten.

Definieer het onderdeel en de functie

Begin uw FRP-offerteaanvraag met een korte, functionele omschrijving. Een leverancier moet begrijpen wat het onderdeel doet, niet alleen hoe het eruitziet. Die context helpt bij de beoordeling van maakbaarheid, vezeloriëntatie, wanddikte, bevestigingspunten en geschikte productiemethode.

Neem ten minste de volgende punten op:

• interne onderdelencode en revisiestatus;
• naam en type onderdeel;
• toepassing, bijvoorbeeld behuizing, afscherming, paneel, kap, drager of structureel profiel;
• locatie van het onderdeel in het eindproduct;
• primaire functie: beschermen, afschermen, dragen, isoleren, geleiden of cosmetisch afwerken;
• kritieke eigenschappen, zoals stijfheid, laag gewicht, corrosiebestendigheid of elektrische isolatie;
• onderdelen die met het FRP-deel samenwerken.

Een omschrijving als “glasvezel kap, volgens tekening” is meestal onvoldoende. “Beschermkap voor buitenopstelling, gemonteerd op een stalen frame, met toegangsluik en zichtbare gelcoat-afwerking” geeft direct relevante ontwerpcontext.

Benoem ook welke kenmerken werkelijk kritisch zijn. Niet iedere maat heeft dezelfde invloed op de werking. Markeer bijvoorbeeld:

• pasvlakken met andere componenten;
• zichtzijden;
• zones waar belasting wordt ingebracht;
• afdichtende randen;
• montagepunten;
• vlakken die niet mogen vervormen.

Dit voorkomt dat tijd en kosten worden besteed aan zeer nauwe toleranties op maten die functioneel niet kritisch zijn, terwijl een belangrijk montagevlak onvoldoende aandacht krijgt.

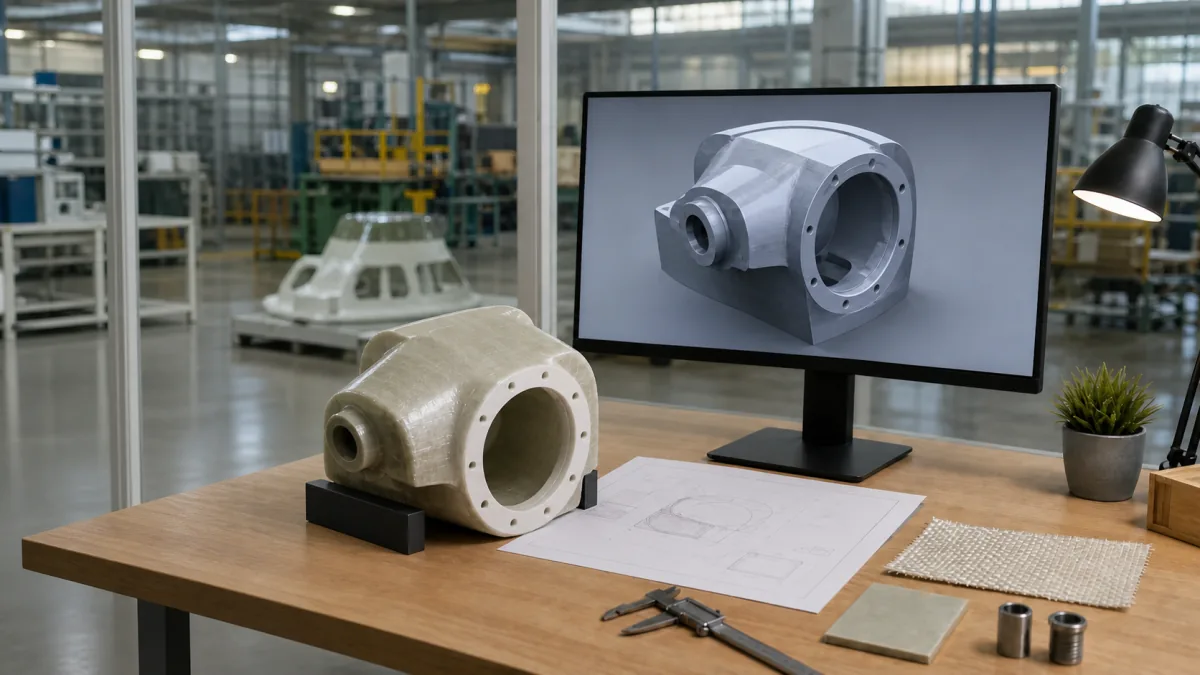

Deel tekeningen, 3D-modellen of referentiedelen

Een complete technische set is de basis van een bruikbare offerte voor maatwerk glasvezel. Lever bij voorkeur een 3D-model én een 2D-tekening aan. Het model toont de geometrie efficiënt; de tekening legt toleranties, materiaalnotities, kritieke maten en revisiebeheer vast.

Wat een 2D-tekening moet bevatten

Gebruik een duidelijk bestandsformaat, zoals PDF, en vermeld:

• onderdeelnummer, naam en revisie;
• maateenheid, doorgaans millimeter;
• hoofdafmetingen en referentievlakken;
• algemene en specifieke toleranties;
• positie- en vormtoleranties waar nodig;
• diameter, diepte en type van gaten;
• uitsparingen, randen, afrondingen en lossingshoeken;
• vereiste oppervlakken of zichtzijden;
• doorsneden bij complexe wandopbouw;
• relevante normen of interne specificaties.

Voor composietdelen is het extra belangrijk om aan te geven welke maten na productie moeten worden bewerkt. Een rand die later wordt gefreesd, kan andere toleranties halen dan een rand die rechtstreeks uit de mal komt. Leg daarom vast welke geometrie “as molded” mag zijn en welke zones nabewerking vereisen.

Wat een 3D-model toevoegt

Een neutraal 3D-formaat, zoals STEP of IGES, helpt bij het beoordelen van onder meer:

• ondercuts en lossing uit de mal;
• complexe krommingen;
• mogelijke deelvlakken;
• bereikbaarheid voor nabewerking;
• plaatsing van inserts;
• aansluiting op omringende delen.

Vermeld altijd welk document leidend is als er een verschil zit tussen model en tekening. Zonder die afspraak kan een leverancier aannemen dat de 3D-geometrie bepalend is, terwijl uw team juist de 2D-maatvoering als contractuele basis ziet.

Referentiedeel, mock-up of bestaande component

Heeft u nog geen volledige tekeningset? Dan kan een referentiedeel, foto met maatvoering, bestaande behuizing of prototype waardevolle informatie geven. Voeg foto’s vanuit meerdere richtingen toe en markeer:

• maten die moeten worden overgenomen;
• kenmerken die mogen wijzigen;
• beschadigingen of vervorming die niet mogen worden gekopieerd;
• gewenste verbeteringen ten opzichte van het bestaande deel.

Een fysiek voorbeeld vervangt niet vanzelf een specificatie. Het kan afwijken door slijtage, handmatige bewerking of eerdere ontwerpwijzigingen. Beschrijf daarom expliciet welke eigenschappen van het referentiedeel bindend zijn.

Beschrijf gebruiksomgeving en belastingen

Dezelfde FRP-vorm kan een totaal andere materiaalopbouw vereisen bij gebruik binnen, buiten, in een chemische omgeving of als dragend onderdeel. Leg daarom vast waaraan het component tijdens gebruik wordt blootgesteld.

Omgevingscondities

Geef, voor zover bekend, informatie over:

• gebruik binnen, buiten of in een afgeschermde ruimte;
• temperatuurgebied en eventuele piektemperaturen;
• vocht, condens, waterbelasting of onderdompeling;
• uv-blootstelling;
• contact met chemicaliën, reinigingsmiddelen, olie, brandstoffen of zout;
• stof, abrasie, trillingen of impact;
• brand-, rook- of elektrische eisen die voor de toepassing gelden.

Noem bij chemische belasting bij voorkeur de stof, concentratie, contactduur en temperatuur. “Chemisch bestendig” is te algemeen voor een betrouwbare materiaalkeuze. De bestendigheid van hars, coating, afdichting en metalen inserts moet op de feitelijke blootstelling worden beoordeeld.

Mechanische belasting en levensduur

Beschrijf of het deel hoofdzakelijk een kap is of mechanisch belast wordt. Geef bij dragende toepassingen onder andere aan:

• statische belasting in newton, kilogramkracht of moment;
• belastingrichting en aangrijpingspunten;
• cyclische belasting of trillingen;
• maximale doorbuiging, als die relevant is;
• impactrisico;
• veiligheidsfactor of ontwerpnorm, wanneer vastgesteld;
• gewenste levensduur of aantal gebruikscycli.

Een belastingwaarde zonder richting is vaak niet genoeg. Een verticale drukbelasting op een vlak paneel stelt andere eisen dan trekkracht op een insert of torsie in een lange behuizing. Lever schetsen, belastinggevallen of een eenvoudig vrij-lichaamdiagram mee als dat de situatie verduidelijkt.

Wees ook duidelijk over onzekerheden. Als een belasting nog moet worden gevalideerd, vermeld dan een voorlopig bereik in plaats van een onterecht exacte waarde. Dat maakt bespreking van risico’s mogelijk voordat tooling of productie wordt vastgelegd.

Specificeer materiaal- en afwerkingseisen

FRP is geen enkelvoudig materiaal. De uiteindelijke eigenschappen hangen samen met onder meer vezeltype, hars, vezelgehalte, laminering, wanddikte, eventuele kernmaterialen en afwerking. Vraag daarom niet alleen om “fiberglass”, maar beschrijf de prestaties die voor uw toepassing belangrijk zijn.

Materiaalvereisten: eis of voorkeur?

Maak onderscheid tussen drie niveaus:

Als u een specifieke hars, vezelsoort of brandklasse noemt, geef dan aan of een gelijkwaardig alternatief is toegestaan. Dit voorkomt dat leveranciers stilzwijgend verschillende uitgangspunten gebruiken en dat offertes niet vergelijkbaar zijn.

Bij onderdelen uit koolstofvezel verdient elektrische geleidbaarheid extra aandacht. Koolstofvezel kan anders reageren met aangrenzende metalen en elektrische systemen dan glasvezelversterkte kunststof. Benoem isolatie-eisen, contactmaterialen en eventuele galvanische risico’s vroeg in het ontwerp.

Kleur, textuur en zichtkwaliteit

Omschrijf de gewenste afwerking zo objectief mogelijk:

• kleurcode of kleurreferentie;
• glansgraad indien relevant;
• gelcoat, lak, coating of onbewerkte structuur;
• zichtzijde en niet-zichtzijde;
• toegestane cosmetische kenmerken;
• vereiste textuur of oppervlaktestructuur;
• beschermfolie of maskering tijdens transport en montage.

“Hoogwaardige afwerking” is geen toetsbaar criterium. Beter is bijvoorbeeld: “Buitenzijde is zichtzijde; geen zichtbare luchtinsluitingen, vezelprint of kleurafwijking op een kijkafstand van één meter onder normaal diffuus licht.” Stem de beoordelingsmethode af op wat in uw toepassing werkelijk zichtbaar en acceptabel is.

Vraag bij een nieuw uiterlijk, kleur of afwerking zo nodig om een eerste monster, kleurplaat of goedkeuringsreferentie. Leg vast wie deze referentie goedkeurt en op welk moment in het traject.

Leg interfaces, inserts en openingen vast

Montagepunten en aansluitingen zijn een veelvoorkomende bron van afwijkingen. Een FRP-deel kan de juiste buitenmaten hebben, maar alsnog niet passen als gaten, uitsparingen, flenzen of inserts verkeerd zijn gespecificeerd.

Neem voor iedere interface op:

• maatreferentie en positie;
• type gat: doorlopend, blind, verzonken, getapt of slobgat;
• diameter, draadmaat en draadlengte;
• toleranties voor positie en haaksheid;
• materiaal en uitvoering van inserts;
• aanhaalmoment of trekkracht, indien relevant;
• toegang voor montagegereedschap;
• benodigde afdichting, pakking of kit;
• tegenstuk waarmee het onderdeel moet passen.

Beschrijf ook wie welke bewerking uitvoert. Worden gaten in de mal aangebracht, na productie gefreesd of pas bij de eindassemblage geboord? Voor gaten met een nauwkeurige positie ten opzichte van een metalen frame is nabewerking vanaf duidelijke datums vaak een betere keuze dan uitsluitend maatvoering vanaf een gevormde rand.

Let op de ruimte rondom inserts. Inserts hebben voldoende laminaat, lokale versterking en correcte belastinginleiding nodig. Vraag bij hoge trek-, druk- of herhaalbelasting om een voorstel voor de insertconfiguratie in plaats van alleen een draadmaat te vermelden.

Als afdichting nodig is, geef dan aan welk medium moet worden tegengehouden, welke druk of spatbelasting geldt en welke flenzen of contactvlakken niet mogen vervormen. Een “waterdichte” eis zonder gebruiksconditie is te onduidelijk om te beoordelen.

Bepaal aantallen, tooling en planningsverwachtingen

Geef niet alleen de eerste bestelhoeveelheid op, maar ook een realistische indicatie van de verwachte serieomvang. De hoeveelheid beïnvloedt de keuze voor handmatige laminering, gesloten malprocessen, persvormen, machinale nabewerking en het niveau van tooling.

Verdeel uw vraag bij voorkeur in:

• prototypes of ontwerpvalidatiestukken;
• preproductieserie of nulserie;
• eerste seriebestelling;
• verwachte afroepfrequentie;
• geschat jaarlijks volume, uitsluitend als dit als prognose geldt;
• mogelijke vervolgvarianten binnen dezelfde productfamilie.

Tooling apart beoordelen

Vraag om tooling duidelijk apart te specificeren van de stukprijs. Vermeld daarbij welke vragen voor u relevant zijn:

• is dedicated tooling nodig of is een andere aanpak mogelijk;
• hoeveel malhelften, opspanmiddelen of nabewerkingsjigs zijn voorzien;
• welke geometrie en oppervlaktekwaliteit bepaalt de mal;
• is wijziging van tooling na ontwerpwijziging mogelijk;
• wie keurt het eerste product of het eerste artikel goed;
• hoe worden revisies van tekening en tooling beheerd.

De laagste prijs per stuk is niet altijd de laagste projectkosten. Voor een beperkte serie kan een andere toolingstrategie economisch aantrekkelijker zijn dan een oplossing die vooral op hoge volumes is gericht. Vergelijk offertes daarom op totale kosten, technische uitgangspunten, kwaliteitsniveau en wijzigingsmogelijkheden.

Planning zonder onrealistische aannames

Geef uw gewenste levermoment, maar koppel daaraan mijlpalen die u zelf moet aanleveren of goedkeuren. Denk aan definitieve tekeningen, materiaalbeslissingen, kleurgoedkeuring, prototype-evaluatie en eerste-artikelinspectie.

Een bruikbare planning bevat bijvoorbeeld:

1. datum waarop de RFQ volledig moet zijn;
2. datum voor technische terugkoppeling of offerte;
3. moment waarop tekeningen worden bevroren;
4. eventuele prototypefase;
5. termijn voor uw beoordeling en feedback;
6. gewenst moment voor serie-uitlevering.

Vermeld welke datum hard is en welke datum een streefdatum is. Zo kunnen leveranciers risico’s of alternatieven benoemen in plaats van een planning te baseren op onbevestigde aannames.

Stem inspectie, verpakking en levering af

Kwaliteitseisen zijn pas bruikbaar als duidelijk is wat wordt gecontroleerd, hoe dat gebeurt en welke acceptatiecriteria gelden. Dit hoeft niet voor ieder FRP-onderdeel een uitgebreid inspectieplan te zijn, maar kritieke kenmerken verdienen vooraf een duidelijke afspraak.

Inspectie en acceptatie

Leg vast:

• welke maten kritisch zijn;
• welke meetmethode gewenst is;
• of controle per stuk, steekproef of eerste artikel nodig is;
• referentiedatums en meetpunten;
• eisen voor visuele inspectie;
• gewenste documentatie, zoals meetrapport of materiaalverklaring, indien nodig;
• procedure voor beoordeling van afwijkingen;
• wie akkoord geeft op een eerste product.

Vraag alleen documentatie die functioneel waarde toevoegt. Een uitgebreide rapportage voor ieder niet-kritisch kenmerk kan kosten en doorlooptijd verhogen zonder de productkwaliteit merkbaar te verbeteren. Richt de inspectie op pasvorm, veiligheid, prestaties en zichtkwaliteit.

Verpakking en transport

FRP-onderdelen kunnen gevoelig zijn voor krassen, randbeschadiging, vervorming of schade aan uitstekende inserts. Geef daarom aan:

• maximaal aantal stuks per doos, pallet of rek;
• gewenste bescherming van zichtvlakken;
• noodzaak van tussenlagen, hoekbeschermers of beschermfolie;
• beperkingen in stapelhoogte;
• vereiste etiketten, onderdelencodes of batchinformatie;
• afleveradres, openingstijden en losmogelijkheden;
• gewenste leverconditie, bijvoorbeeld met of zonder voorgemonteerde onderdelen.

Als de delen direct naar een assemblagelijn gaan, beschrijf dan de gewenste verpakkingsvolgorde en identificatie. Een correcte verpakking kan de interne handling vereenvoudigen en vergissingen bij montage beperken.

Voor ondersteuning bij de maakbaarheid van maatwerk composietonderdelen kunt u ook bekijken welke maatwerkoplossingen in composiet relevant zijn voor uw toepassing. GFIND kan op basis van tekeningen en toepassingsvereisten ondersteuning bieden bij onder meer maakbaarheidsbeoordeling, tooling, prototypes, productie, afwerking, inspectie volgens afgesproken referenties en verzendvoorbereiding.

Gebruik deze laatste FRP RFQ-checklist

Controleer vóór verzending of uw custom FRP RFQ de volgende informatie bevat.

Product en ontwerp

• [ ] Onderdeelnaam, intern nummer en revisie zijn vermeld.
• [ ] Functie en toepassing van het onderdeel zijn beschreven.
• [ ] 2D-tekening met maatvoering, toleranties en kritieke kenmerken is toegevoegd.
• [ ] 3D-model of voldoende duidelijke geometrische informatie is beschikbaar.
• [ ] Het leidende document bij verschillen tussen model en tekening is benoemd.
• [ ] Referentiedelen, foto’s en bestaande afwijkingen zijn duidelijk toegelicht.

Gebruik en prestaties

• [ ] Omgevingscondities, temperaturen en blootstelling zijn beschreven.
• [ ] Belastingen, montagewijze en relevante doorbuigingseisen zijn opgegeven.
• [ ] Materiaalprestaties zijn als eis, voorkeur of open keuze onderscheiden.
• [ ] Brand-, elektrische, chemische of andere toepassingsspecifieke eisen zijn benoemd.

Constructie en uiterlijk

• [ ] Inserts, gaten, openingen en interfaces zijn volledig gespecificeerd.
• [ ] Kritieke pasvlakken en meetreferenties zijn gemarkeerd.
• [ ] Kleur, zichtzijden, textuur en cosmetische acceptatie zijn omschreven.
• [ ] De gewenste afwerking en eventuele nabehandeling zijn aangegeven.

Commercieel en logistiek

• [ ] Prototype-, serie- en verwachte vervolgvolumes zijn vermeld.
• [ ] Tooling, stukprijs en eventuele ontwikkelstappen moeten afzonderlijk worden opgegeven.
• [ ] Gewenste projectmijlpalen en harde deadlines zijn benoemd.
• [ ] Inspectie, eerste-artikelgoedkeuring en benodigde documenten zijn vastgelegd.
• [ ] Verpakking, etikettering, afleverlocatie en transportvereisten zijn opgenomen.
• [ ] Contactpersonen voor techniek, inkoop en kwaliteitsgoedkeuring zijn aangewezen.

Een volledige RFQ maakt technische voorstellen beter vergelijkbaar en geeft sneller inzicht in open ontwerpbeslissingen. Zijn bepaalde gegevens nog niet definitief, vermeld die dan expliciet als aanname of bespreekpunt. Voor een gerichte beoordeling van een concrete aanvraag kunt u de contactpagina van GFIND gebruiken; achtergrond over de organisatie staat op de over-ons-pagina.
