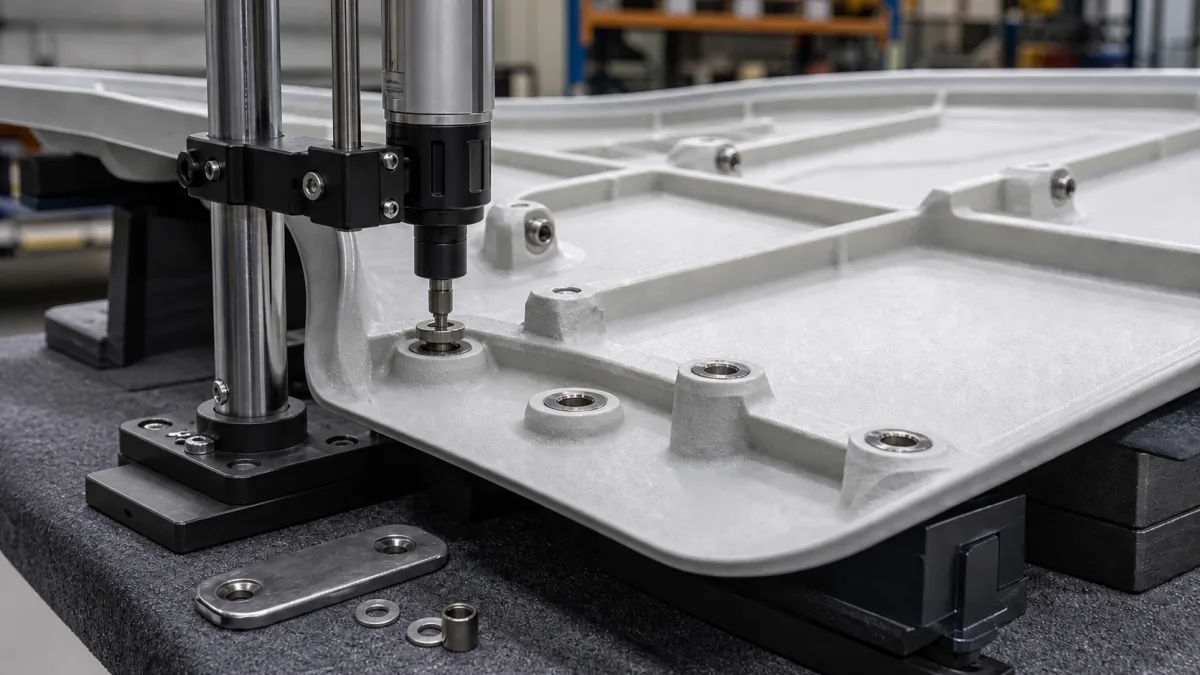

FRP inserts en montagepunten goed ontwerpen

FRP inserts en montagepunten moeten als onderdeel van de constructie worden ontworpen, niet als een gat dat later van beslag wordt voorzien. De betrouwbaarheid hangt af van een heldere belastingroute: welke kracht komt waar binnen, hoe wordt die kracht in het laminaat verdeeld, en hoe kan de verbinding worden gemonteerd en gecontroleerd?

Leg daarom vóór het vrijgeven van een FRP-onderdeel vast welk bevestigingsmiddel, welke belastingen, welke montagevolgorde en welke omgevingsinvloeden gelden. Bij maatwerkonderdelen zijn de positie, lokale wandopbouw en hardwarekeuze vaak bepalender voor de prestaties dan de nominale boutmaat alleen.

Breng elke mechanische interface in kaart

Begin met een complete lijst van alle punten waarop het FRP-deel krachten overdraagt of andere delen positioneert. Dit omvat meer dan alleen schroefverbindingen. Denk ook aan scharnieren, hijsogen, kabeldoorvoeren, voetplaten, klemmen, sluitingen, geleiders en bevestigingen voor afschermkappen.

Leg per interface minimaal het volgende vast:

• functie van het punt: dragen, positioneren, afdichten, openen of aarden;
• type belasting: trek, afschuiving, druk, buiging, torsie, trilling of een combinatie;
• richting van de belasting ten opzichte van het laminaat;
• verwachte statische en cyclische belasting;
• aantal montage- en demontagecycli;
• bevestigingsmiddel en draadmaat, inclusief materiaal en oppervlaktebehandeling;
• vereiste positioneernauwkeurigheid;
• beschikbare montageruimte voor gereedschap, sluitringen en tegenhoudgereedschap;
• blootstelling aan vocht, chemicaliën, UV, temperatuur en vuil.

Een montagepunt voor een lichte kabelklem vraagt een andere oplossing dan een bevestiging voor een deur, motorsteun of draagframe. Ook een verbinding die voornamelijk op afschuiving wordt belast, gedraagt zich anders dan een punt dat een trekkracht loodrecht op het paneel moet opnemen.

Maak bij voorkeur een interfaceschema waarin elk bevestigingspunt een uniek nummer krijgt. Koppel dat nummer aan de tekening, stuklijst en eventuele inspectie-eisen. Zo voorkomt u dat vergelijkbare ogende punten tijdens engineering of assemblage toch verschillend worden uitgevoerd.

Kies tussen ingegoten, verlijmde of achteraf aangebrachte hardware

Voor FRP inserts en montagepunten bestaan meerdere uitvoeringen. De juiste keuze volgt uit belasting, toegankelijkheid, productieserie, reparatiebehoefte en omgevingscondities.

Ingegoten hardware

Ingegoten hardware wordt tijdens het vormen of lamineren opgenomen. Dit kan een draadbussen, montageplaat, strip, bus of speciaal gevormd metalen onderdeel zijn. Het voordeel is dat de hardware integraal in de lokale constructie kan worden opgenomen. Dat is vaak aantrekkelijk wanneer een montagepunt veelvuldig gebruikt wordt of wanneer hoge lokale krachten worden verwacht.

De beperkingen zijn vooral praktisch: de positie moet vroeg worden vastgelegd, de hardware moet tijdens productie goed gefixeerd blijven en hars moet de relevante zones volledig kunnen bereiken. Een gladde metalen bus zonder mechanische verankering of passend oppervlak kan onvoldoende kracht overdragen, ook als hij volledig door hars lijkt omgeven.

Verlijmde inserts

Een achteraf verlijmde insert kan nuttig zijn wanneer de exacte positie pas na het vormen wordt aangebracht, of wanneer een vlakke zichtzijde behouden moet blijven. De kwaliteit hangt dan sterk af van procesbeheersing: een correct voorbereid gat, voldoende lijmvolume, juiste speling, schone oppervlakken en passende uitharding.

Een insert mag niet uitsluitend worden gekozen op basis van de draadmaat. Vergelijk ook de beschikbare inlijmdiepte, het contactoppervlak, de vorm van de insert en de belastingrichting. Een korte insert met een grote draad kan in trek sneller falen dan een kleinere draad met een ruimere, goed verankerde insert.

Doorgaande bevestigingen

Een doorgaande bout met sluitringen, montageplaat of tegenplaat is vaak goed te beoordelen en later te onderhouden. Dit is een robuuste keuze wanneer beide zijden toegankelijk zijn. De boutkracht mag echter niet alleen op een kleine ring in het laminaat drukken. Zonder voldoende lastverdeling kan de wand lokaal indrukken, scheuren of op termijn loslaten.

Gebruik waar nodig vormvaste afstandsbussen door de wand. Zo voorkomt u dat het FRP wordt samengedrukt wanneer de bout op moment wordt aangedraaid. Bij sandwichpanelen zijn dergelijke voorzieningen extra belangrijk, omdat een zachte of lichte kern doorgaans geen hoge klembelasting verdraagt.

Ontwerp lokale versterking langs de belastingroute

Een insert is geen zelfstandig constructief eiland. De belasting moet vanuit de bout, insert of beugel worden overgebracht naar het omliggende laminaat en vervolgens naar de rest van het onderdeel. Lokale versterking is daarom nodig als de standaard wandopbouw die belasting niet veilig en duurzaam kan opnemen.

Mogelijke versterkingsmaatregelen zijn:

• extra lagen glasvezel of ander versterkingsmateriaal rond het montagepunt;
• grotere lokale laminaatdikte;
• een ingelamineerde plaat, strip of bus;
• ribben, flenzen of een gevormde verdikking;
• een bredere montagevoet of externe tegenplaat;
• een kernvervanging of ingedikte zone bij sandwichconstructies;
• een afstandsbus die klemkracht gecontroleerd overdraagt.

Richt de versterkingsvezels niet alleen willekeurig rondom het gat. Stem de vezeloriëntatie af op de dominante belasting. Bij trek langs een beugel kunnen vezels in de krachtlijn relevant zijn; bij afschuiving en torsie is een gebalanceerde opbouw rond het punt vaak belangrijker. De uiteindelijke lay-up moet passen bij het totale onderdeel, de vorm en het productieproces.

Let op afpelbelasting

Een montagebeugel die ver van het paneel uitsteekt, creëert een hefboom. Daardoor wordt niet alleen afschuiving in het bevestigingspunt geïntroduceerd, maar ook trek en afpelbelasting aan één zijde. Dit is een veelvoorkomende oorzaak van schade rond montagepunten die op papier voldoende sterk leken.

Verklein de hefboom waar mogelijk, vergroot het steunvlak van de beugel of voeg een tweede bevestigingspunt toe. Bij een gebonden montageplaat is een groot lijmvlak alleen niet genoeg: de constructie moet ook voorkomen dat de plaat als een hefboom van het FRP wordt losgetrokken.

Zorg voor toegang bij montage en inspectie

Een technisch correct insert heeft weinig waarde als een monteur er niet bij kan. Controleer vroeg of het gereedschap, de bout, sluitring, moer en eventuele borging daadwerkelijk kunnen worden geplaatst.

Beoordeel daarbij:

• vrije ruimte voor een sleutel, doppenset of momentsleutel;
• bereikbaarheid van de achterzijde bij doorgaande bouten;
• ruimte om een moer of tegenplaat tegen te houden;
• mogelijkheid om een beschermkap, pakking of kabelwartel te monteren;
• zicht of toegang voor inspectie op beschadiging, lekkage en loszittende hardware;
• mogelijkheid om een onderdeel later te vervangen zonder het FRP-deel te vernielen.

Bij gesloten FRP-behuizingen is het verstandig om al in de ontwerpfase te bepalen of een montagepunt via een serviceluik, open flens of tijdelijke productietoegang wordt bereikt. Een achteraf benodigde opening kan de stijfheid, afdichting of uitstraling nadelig beïnvloeden.

Voor behuizingen en beschermende machineonderdelen kan de integratie van dergelijke interfaces onderdeel zijn van het totale ontwerp van industriële apparatuurbehuizingen. De bevestigingswijze moet daarbij aansluiten op eisen voor onderhoud, afdichting en interne opbouw.

Beheer galvanische en omgevingscompatibiliteit

Metalen hardware en FRP reageren niet allemaal hetzelfde op hun omgeving. Bij glasvezelversterkt kunststof gaat het vooral om vochtindringing, chemicaliën, temperatuurverschillen en corrosie van de metalen delen. Bij koolstofvezelcomposieten vraagt bovendien galvanische isolatie nadrukkelijk aandacht: koolstofvezel is elektrisch geleidend en kan in combinatie met bepaalde metalen en een elektrolyt corrosie versnellen.

Controleer per montagepunt:

• materiaal van insert, bout, moer, ring en tegenplaat;
• mogelijke combinaties van roestvast staal, aluminium, verzinkt staal en andere metalen;
• blootstelling aan condens, regen, zouten, reinigingsmiddelen of proceschemicaliën;
• kans op waterophoping in een recess, blind gat of spleet;
• thermische uitzettingsverschillen tussen hardware en laminaat;
• noodzaak van isolerende ringen, coatings, afdichtmiddelen of tussenlagen.

Roestvast staal is niet automatisch de juiste keuze voor iedere toepassing. De geschiktheid hangt onder meer af van de specifieke omgeving, contactmaterialen en spleetvorming. Kies ook afdichtmiddelen niet alleen op basis van hechting: controleer compatibiliteit met de harsmatrix, de coating en de blootstellingscondities.

Vermijd open details waarin water kan blijven staan. Een afgedekte recess of een correcte afwatering kan de levensduur van een montagepunt meer verbeteren dan alleen een duurdere bout kiezen.

Beheers gatpositie en randafstand

Gaten verminderen lokaal de effectieve doorsnede van het laminaat en kunnen spanningsconcentraties veroorzaken. Een gat dat te dicht bij een vrije rand, scherpe hoek, uitsparing of overgang naar een dunner gebied ligt, vergroot het risico op inscheuren, delaminatie of randbreuk.

Leg daarom voor elk gat vast:

• diameter, vorm en eventuele verzinking;
• referentievlak of referentiekant voor de maatvoering;
• positietolerantie;
• minimale randafstand;
• vereiste haaksheid ten opzichte van het montagevlak;
• toegestane braam, vezeluitbraak en randafwerking;
• aanwezigheid van lokale versterking of een afstandsbus.

Er bestaat geen universele randafstand die voor alle FRP-onderdelen klopt. Die hangt af van laminaatdikte, vezelopbouw, gatdiameter, belastingrichting, bevestigingsmethode en aanwezige versterking. Hanteer daarom geen algemene vuistregel als eindcriterium voor een kritisch punt; laat de maat onderbouwen door het constructieconcept en, waar nodig, door proefstukken of validatie.

Vermijd onnodige bewerking na het vormen

Nabewerking kan nodig zijn om nauwkeurige gatposities te bereiken, maar creëert ook risico op vezeluitbraak, beschadigde randen en ongecontroleerde blootstelling van laminaat. Geef aan of gaten in de matrijs moeten worden gevormd, na het vormen worden geboord of pas tijdens eindassemblage worden aangebracht.

Wanneer nauwkeurigheid tussen meerdere montagepunten belangrijk is, helpt een duidelijk datumstelsel. Meet niet elk gat vanaf een andere buitenrand van een gevormd onderdeel; definieer functionele referenties, bijvoorbeeld een montagevlak en twee haakse referentieranden.

Plan trektesten of andere door de koper gedefinieerde controles

Kritische montagepunten verdienen een vooraf overeengekomen controleplan. Welke controle passend is, hangt af van de functie en het faalrisico. Een trekproef is nuttig voor een insert die loodrecht wordt belast, maar zegt op zichzelf weinig over afschuiving, momentbelasting, afdichting of herhaald aandraaien.

Mogelijke controles zijn:

• visuele controle op positie, laminering, beschadiging en afwerking;
• maatcontrole van gatpositie, vlakheid en referentiematen;
• controle van draadmaat en inschroefdiepte;
• proefmontage met het werkelijke bevestigingsmiddel;
• trekproef, afschuifproef of momentproef op representatieve proefstukken;
• controle van aandraaimoment en eventuele rotatie van de insert;
• cyclische belasting wanneer trillingen of herhaald gebruik relevant zijn;
• lek- of afdichtingscontrole rond doorvoeren en bevestigingen;
• doorslijpen van een proefstuk om harsvulling, vezelopbouw of kernvervanging te beoordelen.

Definieer niet alleen de testbelasting, maar ook de acceptatiecriteria. Moet het punt zonder zichtbare schade blijven? Is permanente vervorming toegestaan? Mag de insert draaien? Is een veiligheidsfactor verwerkt in de proefbelasting? En moet de controle op proefstukken, op het eerste productiedeel of op een afgesproken steekproef plaatsvinden?

Voor aankoop en kwaliteitsafstemming is het verstandig om de controle-eis aan een specifieke revisie van de tekening te koppelen. Zonder die koppeling kunnen partijen dezelfde term, zoals “pull test”, verschillend interpreteren.

Documenteer hardware in de vrijgegeven tekening

Een vrijgegeven tekening moet voldoende informatie bevatten om hardware en montagepunten herhaalbaar te maken. Alleen een cirkel met “M6 insert” is bij een kritisch onderdeel meestal onvoldoende.

Neem ten minste op:

• onderdeelnummer en revisie van het FRP-deel;
• identificatie van elk montagepunt;
• type hardware, maat, materiaal en eventuele coating;
• leveranciergebonden artikelnummer alleen als dat noodzakelijk is;
• inbouwrichting en vereiste uitlijning;
• gatdiameter, draadgegevens en effectieve inschroeflengte;
• lokale laminaatopbouw, versterkingszone of kernvervanging;
• maatvoering vanaf duidelijke datums;
• toegestane toleranties en randafwerking;
• toegestane of vereiste afdichtmiddelen, isolatoren en sluitringen;
• maximaal aandraaimoment, indien relevant;
• inspectiepunten en overeengekomen acceptatiecriteria.

Vermeld ook wat niet mag worden gewijzigd zonder akkoord. Dat kan bijvoorbeeld gelden voor de hardwarelegering, een galvanische isolatielaag, de richting van een montageplaat of de vezelopbouw rond een insert.

Een goede RFQ bevat naast de tekening bij voorkeur een 3D-model, een beschrijving van de belastinggevallen, informatie over de tegencomponent en foto’s of tekeningen van de uiteindelijke assemblage. Voor complexe maatwerkcomponenten kunnen composietoplossingen op maat helpen om maakbaarheid, tooling, prototypes, afwerking en inspectiereferenties als één samenhangend traject te beoordelen.

Veelgemaakte fouten bij FRP montagepunten

De meeste problemen ontstaan niet door één fout, maar door ontbrekende uitgangspunten. Let in het bijzonder op deze valkuilen:

• een insert specificeren zonder belastingrichting of maximaal aandraaimoment;
• een hoge puntbelasting op een standaard dun paneel zetten;
• een sandwichkern lokaal niet ondersteunen;
• een gat dicht bij een rand of uitsparing plaatsen;
• alleen ruimte voor de bout tekenen en niet voor gereedschap of sluitringen;
• metaalcombinaties kiezen zonder vocht, zout of koolstofvezel in beschouwing te nemen;
• verwarren van een statische trekproef met geschiktheid voor trilling;
• hardware op de stuklijst vermelden zonder positie- of inbouwdetails op de tekening;
• na het vormen gaten toevoegen zonder referentiematen of randafwerkingseisen.

Praktische checklist voor uw aanvraag

Controleer vóór het versturen van een aanvraag of u deze vragen kunt beantwoorden:

1. Welke onderdelen worden op ieder montagepunt bevestigd?
2. Welke maximale krachten, momenten en trillingen zijn relevant?
3. Is het punt éénmalig, periodiek of frequent demonteerbaar?
4. Is de achterzijde toegankelijk voor een moer of tegenplaat?
5. Welke bouten, ringen, afdichtingen en aandraaimomenten worden gebruikt?
6. Welke lokale versterking of kernbehandeling is vereist?
7. Aan welke omgevingscondities wordt de combinatie blootgesteld?
8. Welke toleranties zijn functioneel noodzakelijk?
9. Welke controles of proefbelastingen moeten worden uitgevoerd?
10. Welke gegevens horen op de vrijgegeven tekening en stuklijst?

Door deze punten vooraf te definiëren, worden FRP inserts en montagepunten beter reproduceerbaar in productie en voorspelbaarder in assemblage. Wie een tekening of belastingsschema wil laten toetsen op maakbaarheid van maatwerk-FRP, kan de relevante gegevens delen via contact met GFIND.
