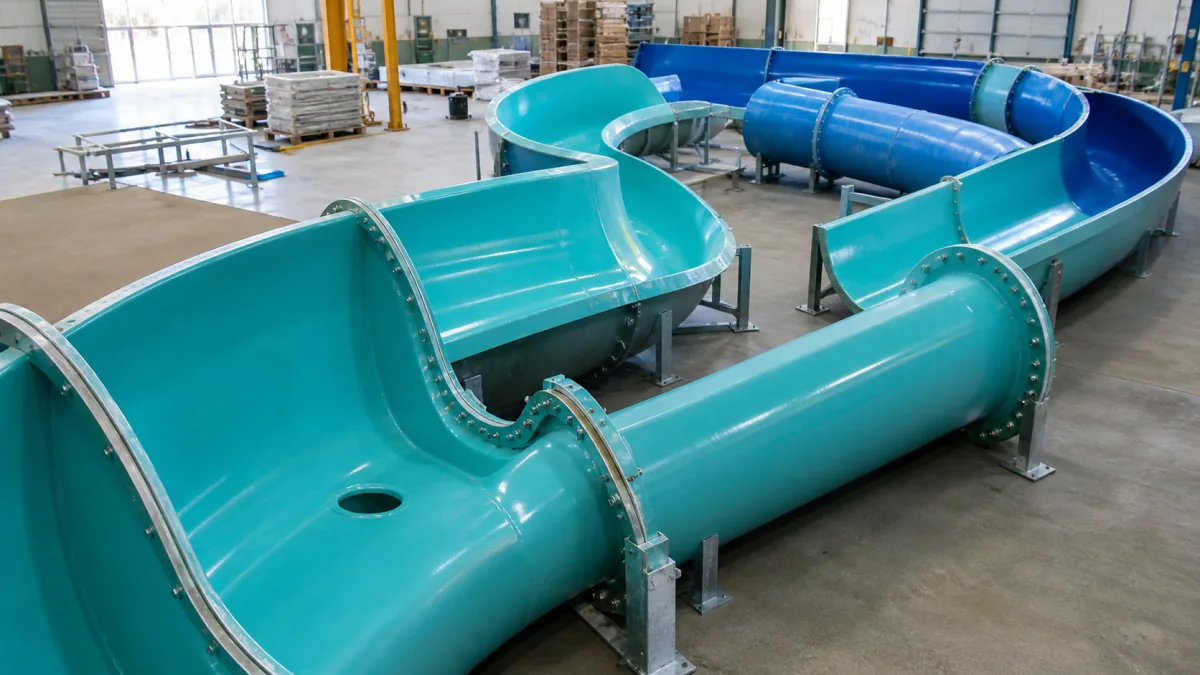

FRP-waterglijbaan RFQ: technische input en checklist

Een bruikbare offerteaanvraag voor een FRP-waterglijbaan beschrijft meer dan diameter, lengte en een referentiefoto. De fabrikant moet kunnen beoordelen welke schaalgeometrie, sectieverbindingen, steunen, hydraulische randvoorwaarden, toegangseisen en afwerking nodig zijn om maakbare delen te leveren die op locatie correct kunnen worden gemonteerd.

De beste FRP water slide RFQ requirements zijn daarom gebaseerd op vrijgegeven tekeningen én duidelijk toegewezen verantwoordelijkheden. Leg vooral vast welke partij het glijbaanontwerp, de constructieve berekening, het hydraulische ontwerp, de installatie en de wettelijke goedkeuring verzorgt. Zo voorkomt u dat essentiële aannames tussen opdrachtgever, ontwerper, aannemer en producent blijven liggen.

Definieer het complete systeem van de waterglijbaan

Beschrijf eerst de hele installatie voordat u afzonderlijke FRP-segmenten aanvraagt. Een glijbaandeel kan geometrisch correct zijn, maar toch niet passen als de instap, uitloop, staalconstructie, pompinstallatie of montagevolgorde niet is meegenomen.

Neem in de RFQ minimaal op:

• het glijbaantype: open goot, gesloten buis, halfopen buis, raceglijbaan, trechter, bochtcombinatie of andere configuratie;
• de beoogde toepassing: recreatief zwembad, camping, waterpark, hotel, gemeentelijk zwembad of tijdelijke installatie;
• start- en eindpunt, totale hoogte, routeverloop en beschikbare bouwruimte;
• de relatie met startplatform, trap, wachtrij, uitloopbak, remgoot en opvangzone;
• of de aanvraag een nieuw systeem, uitbreiding, vervangend segment of renovatie betreft;
• de scope van levering: alleen FRP-schaaldelen, of ook flenzen, afdichtingen, bevestigingsmiddelen, steunen, afwerkdelen en montage-informatie;
• interfaces met civiele voorzieningen, staalbouw, waterbehandeling, elektrotechniek en terreinwerk.

Een referentiefoto of conceptschets is nuttig voor de uitstraling, maar is geen productiedocument. Geef aan welke stukken leidend zijn bij tegenstrijdigheden: bijvoorbeeld een goedgekeurde 3D-assemblage, daarna maatvoeringstekeningen, daarna een stuklijst. Dat voorkomt discussies over de uitvoering van bochten, aansluitranden en sparingen.

Voor een eerste oriëntatie in mogelijke uitvoeringen kunt u ook kijken naar FRP-zwembadglijbanen. Gebruik die informatie echter niet als vervanging voor projectspecifieke engineering.

Maak de ontwerpverantwoordelijkheid expliciet

Een RFQ wordt aanzienlijk duidelijker wanneer verantwoordelijkheden in een eenvoudige matrix staan. Niet iedere producent levert hetzelfde pakket; ook binnen één project kunnen taken gescheiden zijn.

Zonder deze verdeling kan een fabrikant hooguit op basis van aannames offreren. Dat levert vaak uitsluitingen op die pas laat in het project zichtbaar worden.

Lever vrijgegeven route- en sectiegeometrie aan

De routegeometrie bepaalt de maakbaarheid, de rijervaring, de waterverdeling en de positie van vrijwel elk verbindingspunt. Lever daarom geen globale lengtes alleen aan, maar een samenhangend gegevenspakket in een overeengekomen bestandsformaat.

Essentiële geometrische informatie omvat:

• een 3D-model of maatvaste 2D-tekeningen van de hartlijn;
• begin- en eindcoördinaten per segment;
• diameter, gootbreedte, wandhoogte en wanddoorsnede;
• lengte, helling en draaihoek van elk recht, bocht- of overgangsdeel;
• straal van bochten, torsie of verkanting waar van toepassing;
• positie van instap, uitloop, inspectieopeningen en waterinlaten;
• segmentnummers en de gewenste montagevolgorde;
• datum, revisienummer en vrijgavestatus van elke tekening.

Vraag niet om een bocht “ongeveer 90 graden” wanneer de exacte straal, segmentlengte en aansluiting op aangrenzende delen nog onbekend zijn. Kleine wijzigingen aan een bocht kunnen invloed hebben op de mal, flenzen, steunen en het aansluitende stuk.

Benoem maatstelsel, toleranties en referentievlakken

Alle maatvoering moet één duidelijk referentiesysteem gebruiken. Vermeld bijvoorbeeld:

• gebruikte eenheden, doorgaans millimeters en graden;
• nulpunt, hoogtereferentie en richting van assen;
• of maten op de hartlijn, binnenzijde, buitenzijde of flensvlak betrekking hebben;
• toegestane afwijkingen op kritieke aansluitmaten;
• meetmethode voor complexe vormen en samengestelde bochten.

Vraag daarnaast om een overzicht van kritieke interfaces. Dit zijn maten die niet zonder overleg mogen wijzigen, zoals de instaphoogte, aansluiting op de uitloop, flensafstand bij een platformdoorvoer of beschikbare ruimte naast een kolom.

Een productieteam kan een maakbaarheidsreview uitvoeren op aangeleverde tekeningen. GFIND ondersteunt maatwerk composietonderdelen op basis van tekeningen en toepassingseisen; leg vooraf vast welke ontwerpgegevens definitief zijn voordat tooling of productie wordt gestart.

Stem steunen, flenzen en toegang voor verbindingen op elkaar af

Een FRP-glijbaan is geen zelfstandig dragend systeem zonder nadere onderbouwing. De schaal, de verbindingen en de staalconstructie moeten als één assemblage worden gecoördineerd. Dit geldt extra bij grote vrije overspanningen, overgangen, hooggelegen bochten en locaties met beperkte montageruimte.

Vermeld voor elk steunpunt:

• exacte positie langs de route;
• ontwerpbelasting, belastingscombinaties en eventuele dynamische uitgangspunten;
• type interface tussen FRP en support;
• benodigde verstelbaarheid voor uitlijning;
• eisen voor corrosiebestendigheid van metalen delen;
• ruimte voor gereedschap, inspectie en onderhoud;
• beperkingen door betonconstructies, bestaande leidingen of zwembadinstallaties.

Ontwerp flensverbindingen als montagedetails

Voor flensverbindingen is “standaardflens” te onduidelijk. Specificeer per verbinding:

• flensvorm, -breedte en oriëntatie;
• boutpatroon, boutdiameter en h.o.h.-afstanden;
• type, materiaal en maat van afdichting;
• vereiste toegang tot boutkop en moer;
• eventuele uitlijningselementen of pasvoorzieningen;
• afwerking van de binnenzijde na montage;
• gewenste afdichtings- of lektest, inclusief acceptatiecriterium.

Let vooral op toegang aan de buitenzijde van gesloten buissecties. Een perfecte boutcirkel helpt niet als een monteur geen ruimte heeft voor een sleutel, momentsleutel of hand. Controleer ook of flenzen nabij steunconstructies, plafonds, wanden of platformvloeren nog bereikbaar blijven.

Een veelgemaakte fout is dat de deelnaad op een visueel logische plaats wordt gezet, maar op een onpraktische montageplaats. Plaats verbindingen waar segmenten kunnen worden gehesen, uitgelijnd, gebout en later geïnspecteerd.

Deel waterdebiet, drainage en bedrijfsgegevens

Water is nodig voor de beoogde werking van veel glijbanen, maar het hydraulisch ontwerp hoort niet uit een productiefoto of een algemene diameter te worden afgeleid. Geef de bedrijfsvoorwaarden aan de verantwoordelijke engineer en aan de leverancier van de schaalcomponenten door.

Neem in de RFQ op:

• ontwerpdebiet per glijbaan of per baan;
• aantal gelijktijdig gebruikte banen of routes;
• punt(en) van watertoevoer en beschikbare aansluitmaat;
• beschikbare druk, regelstrategie en eventuele pompregeling;
• locatie en type van waterinlaten, sproeiers of verdeelgoten;
• benodigde afschot en afvoer naar de uitloop of opvangbak;
• maatregelen tegen stilstaand water in lage punten;
• gevolgen van stilstand, leegloop, reiniging en winterbedrijf.

Een waterdebiet is niet alleen een getal voor de pompinstallatie. Het beïnvloedt ook de positie van inlaten, de detaillering van sparingen en de bereikbaarheid van onderhoudspunten. Als waterinlaten door de FRP-schaal lopen, moeten maat, positie, afdichting en aansluitrichting vóór productie worden vastgelegd.

Maak onderscheid tussen glijbaan en zwembadinstallatie

De fabrikant van FRP-delen is niet automatisch verantwoordelijk voor pompselectie, waterkwaliteit, waterbehandeling, retourleidingen of de hydraulische prestaties van het gehele zwembad. Benoem daarom nadrukkelijk wat binnen de scope van de glijbaan valt en wat door de zwembadtechnische partij wordt ontworpen.

Vraag ook welke gegevens nodig zijn voor oplevering: bijvoorbeeld een overzicht van aansluitpunten, een leidingplan, instructies voor inspectie van inlaten of een procedure voor het schoonhouden van afvoeren.

Leg eisen voor oppervlak, kleur en inspectie vast

De binnenzijde van een waterglijbaan moet consistent worden gespecificeerd. Begrippen als “glad”, “premium” of “zwembadkwaliteit” zijn onvoldoende toetsbaar. Vertaal de gewenste uitstraling en gebruiksomstandigheden naar controleerbare eisen.

Beschrijf onder meer:

• kleur of kleurenschema, met referentie indien beschikbaar;
• glanzende, matte of andere gewenste uitstraling aan binnen- en buitenzijde;
• eisen aan kleurverloop, banen, translucente delen of decoratieve zones;
• toegestane visuele kenmerken, zoals naden, kleurvariatie of lichte afdrukken;
• eisen aan scherpe randen, bramen, uitstulpingen en plaatselijke oneffenheden;
• gewenste bescherming van de buitenzijde tegen de lokale omgeving;
• welke zones na installatie zichtbaar blijven.

Voor de rijzijde is het verstandig acceptatiecriteria te kiezen die bij het ontwerp en de inspectiemethode passen. Een louter visuele beoordeling op afstand is niet hetzelfde als een inspectie op voelbare overgangen, flensnaden of randen.

Spreek een inspectieprocedure af

Leg vast wanneer inspectie plaatsvindt: vóór verzending, bij ontvangst, na proefmontage indien overeengekomen, of na installatie. Benoem ook:

1. welke tekeningen en revisies als referentie gelden;
2. welke oppervlakken worden beoordeeld;
3. wie de inspectie uitvoert en wie afwijkingen accepteert;
4. hoe afwijkingen worden geregistreerd;
5. welke herstelmethode zonder voorafgaande toestemming is toegestaan;
6. welke documentatie met de onderdelen moet worden meegeleverd.

Bij kleur is een fysiek of digitaal referentiestaal alleen zinvol wanneer duidelijk is onder welke lichtomstandigheden en op welk oppervlak wordt beoordeeld. Vraag bij een renovatie bovendien of nieuwe segmenten visueel moeten aansluiten op bestaande, verouderde delen.

Verdeel secties op basis van transport en installatie

De maximale sectiegrootte wordt niet alleen door de glijbaangeometrie bepaald. Route, transportmiddel, hijsmogelijkheden, opslagruimte en toegangsweg op de bouwplaats bepalen mede waar deelnaden verstandig zijn.

Breng vóór de definitieve segmentering in kaart:

• maximale transportbreedte, -hoogte en -lengte op de volledige route;
• noodzaak van vergunningen, begeleiding of uitzonderlijk transport;
• bochtstralen, poorten, viaducten en lokale obstakels;
• losplaats, tijdelijke opslag en bescherming tegen beschadiging;
• beschikbare kraan, hijspunten, vlucht en opstelruimte;
• gebouwopeningen of bestaande constructies waar secties doorheen moeten;
• volgorde waarin ondersteuningen en schaalstukken kunnen worden gemonteerd.

Een langere sectie kan minder verbindingen betekenen, maar kan tegelijk transport, hijsen en positioneren ingewikkelder maken. Meer, kleinere secties maken vervoer soms eenvoudiger, maar voegen flenzen, afdichtingen, montagetijd en mogelijke tolerantieketens toe.

Vraag ook naar de gewenste verpakkings- en beschermingswijze. Transparante, glanzende of afgewerkte oppervlakken kunnen aanvullende bescherming nodig hebben tijdens transport en opslag. Leg vast wie verpakking verwijdert, wie hijspunten controleert en hoe beschadigingen bij ontvangst worden gemeld.

Benoem normen, bevoegde engineers en goedkeuringen

De RFQ moet niet impliciet aannemen dat de producent alle regelgeving, ontwerpvalidatie en vergunningen overneemt. Waterglijbanen raken aan productveiligheid, constructieve veiligheid, gebruiksveiligheid, zwembadexploitatie en lokale bouwkundige eisen. Welke eisen precies gelden, hangt af van de installatie, locatie, gebruik en opdrachtgever.

Vermeld daarom:

• welke normen, richtlijnen of contractuele eisen van toepassing zijn;
• welke editie of versie van een norm leidend is;
• of onder meer EN 1069 relevant is voor het project en welke delen daarvan moeten worden gevolgd;
• wie de bevoegde of gekwalificeerde ontwerpers aanwijst;
• wie ontwerpberekeningen controleert;
• wie contact onderhoudt met vergunningverleners, inspectiepartijen of verzekeraars;
• welke documenten nodig zijn voor ingebruikname;
• wie eindverantwoordelijk is voor de complete installatie op locatie.

Voor projecten in Nederland is het verstandig vroeg te toetsen welke verplichtingen gelden voor de specifieke voorziening en locatie. Doe dit met de opdrachtgever, exploitant, ontwerpverantwoordelijke en relevante bevoegde instanties. Een leverancier van onderdelen kan documentatie over de afgesproken leveromvang geven, maar dat maakt die partij niet automatisch verantwoordelijk voor de systeemgoedkeuring.

Voorkom dubbelzinnige conformiteitsclaims

Gebruik geen vage opdrachtregel zoals “moet volledig gecertificeerd zijn” zonder aan te geven:

• waarop de claim betrekking heeft;
• welke norm of acceptatiegrondslag wordt gebruikt;
• welke partij de beoordeling uitvoert;
• welke projectdocumenten daarvoor beschikbaar moeten zijn;
• op welk moment acceptatie plaatsvindt.

Dit voorkomt dat een materiaalcertificaat, inspectierapport of productietekening ten onrechte wordt gezien als bewijs dat de complete glijbaaninstallatie veilig is ontworpen en goedgekeurd.

Gebruik deze RFQ-checklist voor een waterglijbaan

Stuur onderstaande checklist mee als bijlage of verwerk hem in uw inkoopportaal. Markeer onbekende punten expliciet als “nog te bepalen”; laat ze niet onbedoeld open.

Project en scope

• [ ] Projectnaam, locatie en contactpersonen
• [ ] Toepassing en beoogd gebruik
• [ ] Nieuwbouw, uitbreiding, vervanging of renovatie
• [ ] Duidelijke leveringsscope en uitsluitingen
• [ ] Gewenste documentatie en taalvereisten
• [ ] Contractuele mijlpalen, zonder onbevestigde leveraannames

Geometrie en interfaces

• [ ] Vrijgegeven 3D-model en/of maatvoeringstekeningen
• [ ] Revisienummers en documenthiërarchie
• [ ] Hartlijn, hoogtes, hellingen, radii en doorsneden
• [ ] Segmentnummers en montagevolgorde
• [ ] Instap-, uitloop- en platforminterfaces
• [ ] Sparingen, inlaten, inspectieopeningen en doorvoeren
• [ ] Kritieke maten, referentievlakken en toleranties

Verbindingen en constructie

• [ ] Flensdetails, boutpatronen en afdichtingen
• [ ] Supportlocaties en interfaces met staalbouw
• [ ] Belastingsgegevens van de verantwoordelijke constructeur
• [ ] Toegang voor montage, gereedschap en inspectie
• [ ] Vereiste corrosiebestendigheid van niet-FRP-componenten
• [ ] Hijspunten, hijsplan en beperkingen op locatie

Water, afwerking en acceptatie

• [ ] Ontwerpdebiet, druk en wateraansluitpunten
• [ ] Afvoer, drainage en reinigingsvoorzieningen
• [ ] Kleur, zichtzijde en gewenste oppervlakte-uitstraling
• [ ] Inspectiepunten, acceptatiecriteria en afwijkingsprocedure
• [ ] Verpakkings- en transportvoorwaarden
• [ ] Verantwoordelijkheid voor normen, engineering en goedkeuringen

Een complete checklist verkort niet alleen de offertetrajecten; zij maakt vooral zichtbaar welke ontwerpbesluiten nog nodig zijn vóór productie. Voor complexe routes, zoals een FRP aqua-loop-waterglijbaan, zijn de vrijgegeven geometrie, structurele interfaces en veiligheidsverantwoordelijkheden extra belangrijk.

Wanneer uw tekeningen en uitgangspunten beschikbaar zijn, kunt u ze laten beoordelen op produceerbaarheid, segmentering en benodigde interfaces. Voor een projectspecifieke aanvraag kunt u de beschikbare gegevens delen via contact met GFIND.
