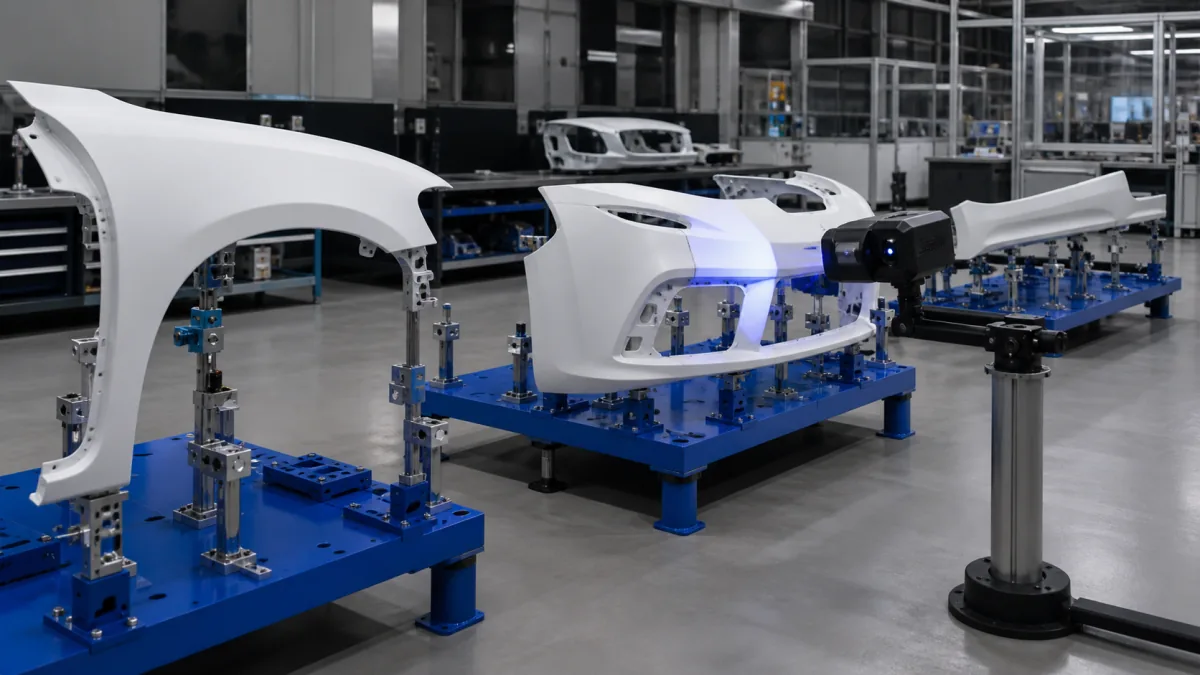

Inkoop van carrosseriepanelen voor kleine autoseries

Carrosseriepanelen voor kleine voertuigseries koopt u niet alleen op basis van materiaal, prijs en aantallen. De kwaliteit van de brondata, de definitie van zichtvlakken, de montagepunten en de acceptatieprocedure bepalen of een FRP-paneel goed past, reproduceerbaar is en zonder verrassingen naar de lakker kan.

Bij low-volume automotive body panel sourcing is een complete technische aanvraag daarom belangrijker dan een korte omschrijving als “motorkap in glasvezel”. Leg vooraf vast welke geometrie leidend is, welke toleranties functioneel zijn, hoe het paneel wordt gemonteerd en welke afwerking de volgende processtap verwacht.

Bepaal het voertuigprogramma en productievolume

Begin met het gebruiksdoel van het voertuig en het realistische afnameprofiel. Een prototype voor een designbeoordeling vraagt iets anders dan een paneel voor een beperkte productieserie, een ombouwprogramma of levering als vervangingsdeel.

Maak onderscheid tussen:

Concept- of showmodel: uiterlijk en globale aansluiting staan voorop; constructie en seriematigheid kunnen nog veranderen.
Rijdend prototype: montage, stijfheid, belasting, trillingen en onderhoudstoegang worden belangrijker.
Nulserie of pilotreeks: pasvorm, herhaalbaarheid en inspectie moeten al beheersbaar zijn.
Kleine productieserie: tooling, bevestigingen, oppervlakteproces en verpakkingswijze moeten stabiel zijn.
Aftermarket- of vervangingsdelen: onderdeelidentificatie, revisiebeheer en een consistente pasvorm met bestaande voertuigen zijn essentieel.

Geef niet alleen het totale aantal door, maar ook de verwachte verdeling: bijvoorbeeld eerste prototypes, een eerste batch en mogelijke herhaalorders. Dit beïnvloedt de keuze voor malmateriaal, inzet van nabewerking en de investering in hulpmiddelen.

Beschrijf tevens de voertuigomgeving. Een spatbord, frontpaneel, dakdeel of achterklep heeft elk andere belastinggevallen. Denk aan windbelasting, steenslag, temperatuurwisselingen, waterafvoer, contact met afdichtingen, openingscycli en lokale krachten rond scharnieren of sluitingen. FRP is geen universele specificatie: vezelopbouw, harskeuze, kernmateriaal en lokale versterking moeten passen bij de functie van het onderdeel.

Voor een overzicht van mogelijke toepassingen en paneeltypen is deze pagina over FRP-carrosseriepanelen voor voertuigen relevant. Gebruik die oriëntatie echter niet als vervanging voor een onderdeelgebonden specificatie.

Leg master surfaces en aansluitende data vast

De belangrijkste vraag in een RFQ is: welk bestand is de geometrische waarheid? Zonder één aangewezen master ontstaat discussie zodra CAD, scan, kleimodel, bestaande carrosserie en tekeningen van elkaar afwijken.

Lever waar mogelijk de volgende gegevens aan:

3D-CAD in een overeengekomen uitwisselingsformaat;
native CAD indien de leverancier dit kan verwerken en dit vooraf is afgesproken;
2D-tekeningen met kritische maten, toleranties en doorsneden;
referentieassen, voertuigcoördinaten en nulpunten;
gegevens van aangrenzende delen, zoals deuren, koplampen, grille, bumper en ruiten;
scanbestanden of meetgegevens wanneer bestaande voertuigen als referentie dienen;
afbeeldingen of A-oppervlakte-aanduidingen voor zichtzijden;
een lijst met maatgevende interfaces en functionele datumvlakken.

Een buitenpaneel wordt vaak beoordeeld ten opzichte van onderdelen die door andere partijen worden geleverd. Deel daarom niet alleen de nominale buitenhuid, maar ook de relevante tegengeometrie. Voor een motorkap zijn bijvoorbeeld de schermranden, voorruitbasis, scharnierpunten, sluitplaat en afdichtingen bepalend. Voor een frontfascia zijn de lampunits, grille, bumperbalk, bevestigingsdragers en luchtkanalen vaak net zo belangrijk als de buitenvorm. Zie ook de technische context van een FRP-frontfascia voor voertuigen.

Gebruik datumvlakken in plaats van alleen algemene maattoleranties

Een algemene tolerantienoot op een tekening is zelden voldoende. Definieer liever:

het primaire datumvlak waarop het deel wordt gepositioneerd;
een secundaire referentie voor richting of rotatie;
een derde referentie die de resterende positie fixeert;
de zones die ten opzichte van deze datums worden beoordeeld.

Zo voorkomt u dat een onderdeel op zichzelf “binnen maat” is, maar in de voertuigopbouw toch een zichtbare afwijking geeft. Dit is vooral relevant bij dunne, grote FRP-delen: vrije vorm en randligging kunnen zich anders gedragen dan bij een massief metalen referentiedeel.

Leg verwachtingen voor spleetmaat, flushness en montage vast

Spleetmaat en flushness zijn geen eigenschappen die u achteraf eenvoudig inkoopt. Ze komen voort uit de totale tolerantieketen: carrosseriestructuur, montagehulpmiddelen, paneelstijfheid, bevestigers, afdichtingen en de manier waarop het onderdeel wordt gepositioneerd.

Definieer daarom per zichtbare overgang:

de beoogde spleetmaat of toegestane bandbreedte;
de maximale hoogteafwijking tussen twee panelen;
het meetpunt en de meetrichting;
de toestand waarin u meet: vrijliggend, gemonteerd, met afdichting of na aandraaien van bevestigers;
de tegenpartij die de referentie levert;
eventuele optische eisen, bijvoorbeeld continuïteit van een character line.

Gebruik geen eisen die niet meetbaar of niet controleerbaar zijn, zoals “OEM-kwaliteit” of “perfect passend”. Zulke omschrijvingen leiden vaak tot verschillende interpretaties. Een bruikbare eis noemt het referentiedeel, de datumopbouw, het meetgebied en de acceptatiegrens.

Montage moet correctie toelaten waar dat nodig is

Bij kleine series is het verstandig om bewust te bepalen waar instelmogelijkheid gewenst is. Sleufgaten, stelplaten, shims of instelbare brackets kunnen helpen om voertuig-tot-voertuig-variatie op te vangen. Dat is geen vervanging voor goede geometrie, maar wel een praktische voorziening wanneer een deel op een bestaande of handgebouwde carrosserie wordt gemonteerd.

Let op deze veelgemaakte fouten:

bevestigingsgaten zonder voldoende toegang voor montagegereedschap;
montagepunten die te dicht bij een flexibele rand liggen;
geen ruimte voor tolerantieopbouw in brackets;
een groot paneel dat uitsluitend op stijve punten wordt gefixeerd en daardoor wordt geforceerd;
afdichtingen die pas laat in het ontwerp worden toegevoegd;
een paneelrand die visueel goed ligt, maar de deur- of klepbeweging hindert.

Vraag ook hoe het paneel tijdens montage ondersteund moet worden. Een deel dat op een vlakke meettafel goed lijkt, kan door eigen gewicht of montagebelasting anders liggen op het voertuig.

Kies tooling voor prototypes of herhaalseries

De juiste tooling is een afweging tussen geometrische nauwkeurigheid, oppervlak, verwachte herhaling, ontwerpstabiliteit en investering. Voor kleine series is de goedkoopste mal niet automatisch de economisch beste keuze: vroege slijtage, extra correctiewerk of wisselende onderdelen kunnen de besparing tenietdoen.

Toolingbenadering	Geschikt wanneer	Sterk punt	Belangrijk aandachtspunt
Directe prototype-oplossing	Vorm en interfaces nog sterk veranderen	Snel leren van een fysiek deel	Minder geschikt als stabiele basis voor herhaalseries
Composietmal	Geometrie grotendeels bevroren is en meerdere delen nodig zijn	Praktisch voor veel kleine-series toepassingen	Malconstructie en ondersteuning moeten vormvast zijn
Stijve, nauwkeurig bewerkte tooling	Strakke maatvoering en stabiele herhaling belangrijk zijn	Goede basis voor controleerbare geometrie	Hogere initiële investering moet passen bij de verwachte reeks
Meerdelige of modulaire tooling	Ondersnijdingen, complexe lossing of varianten aanwezig zijn	Maakt complexe vormen en deelvarianten mogelijk	Deelnaad, opspanning en samenstelling vragen extra aandacht

Bespreek altijd de lossingsrichting, eventuele ondersnijdingen, deelnaden en de positie van flenzen. Een zichtvlak kan technisch produceerbaar zijn, maar ongunstig worden wanneer een deelnaad door een opvallend stylingvlak loopt. Ook kan een ogenschijnlijk eenvoudig paneel een complexe mal nodig hebben door teruglopende randen, geïntegreerde luchtopeningen of diepe uitsparingen.

Bevries de buitenvorm niet los van de productieaanpak. Een kleine wijziging in flensbreedte, randradius of lossingshoek kan het vervaardigen en afwerken aanzienlijk eenvoudiger maken zonder dat het ontwerpbeeld verandert.

Plan verstevigingen, brackets en hardware vroegtijdig

Een carrosseriepaneel is vaak meer dan een schaal van composietmateriaal. Lokale krachten bij scharnieren, gasveren, sluitingen, lampen, grilleframes, kabelclips en bumpersteunen moeten via de juiste opbouw in het paneel worden gebracht.

Specificeer voor elke bevestiging:

functie en maximale belasting, inclusief dynamische belasting waar relevant;
soort bevestiger en materiaal;
positie en richting van de belasting;
vereiste toegankelijkheid voor montage en service;
tegenstuk of bracket aan voertuigzijde;
vereiste corrosiescheiding tussen verschillende materialen;
toegestane instelruimte;
eventuele eisen voor losneembaarheid of herhaald openen.

Inserts en metalen versterkingen moeten niet alleen “op de juiste plek” zitten. Hun omgeving moet voldoende draagvlak en een passende laminaatopbouw hebben. Een boutverbinding in een dun zichtpaneel zonder lokale versteviging kan leiden tot indrukking, scheurvorming of zichtbare aftekening. Omgekeerd kan een zware bracket lokale vervorming veroorzaken als de overgang naar het omliggende laminaat te abrupt is.

Maak ook een keuze over de leveringsomvang. Worden brackets meegeleverd? Moeten inserts al worden geplaatst? Levert de afnemer de hardware? Wie bepaalt aanhaalmomenten en montagesequentie? Leg dit vast voordat gereedschappen en mallen worden vrijgegeven.

Stem oppervlaktevoorbereiding en overdracht aan de lakkerij af

“Lakbaar” is geen volledige oppervlakte-eis. De lakkerij moet weten in welke conditie het onderdeel aankomt en welke werkzaamheden nog verwacht worden. Bij zichtdelen is de overgang tussen composietproducent, voorbewerker en spuiter een belangrijk risicopunt.

Leg minimaal vast:

welke zijde een Class-A- of zichtoppervlak is;
welke visuele standaard geldt bij ontvangst;
of primer, filler, schuren of sealen onderdeel is van de levering;
welke zones worden gelakt, afgeplakt, verlijmd of verborgen gemonteerd;
hoe randzones, uitsparingen en deelnaden worden afgewerkt;
welke ondergrond compatibel moet zijn met het gekozen laksysteem;
onder welke belichting en kijkafstand de cosmetische beoordeling plaatsvindt.

Een Class-A-verwachting moet realistisch en concreet zijn. Benoem bijvoorbeeld of lichte print-through, kleine oppervlaktetextuur, pinholes of reparaties acceptabel zijn in een bepaalde zone. De beoordeling van een hoogglans donker gelakt buitenpaneel is vanzelfsprekend kritischer dan die van een mat, niet-zichtbaar binnendeel.

Vraag om proefstukken of om een afgesproken beoordelingspaneel als de lakafwerking visueel kritisch is. Daarmee kunnen alle betrokken partijen vóór serieproductie vaststellen welke voorbehandeling nodig is. Controleer vooral ook de randen: die zijn kwetsbaar tijdens transport, montage en schuurwerk, en worden in offertes regelmatig onderschat.

Gebruik proefmontage en eerste-artikelgoedkeuring

Een proefmontage op een representatieve carrosserie is de meest bruikbare stap tussen prototype en serie. Beoordeel niet alleen of het deel “past”, maar controleer de complete montage- en gebruikssituatie.

Een praktisch first-article-protocol bevat:

identificatie van onderdeelnummer en revisie;
controle van maatgevende datums en kritische kenmerken;
montage met de beoogde brackets, afdichtingen en bevestigers;
beoordeling van spleetmaat, flushness, beweging en toegankelijkheid;
visuele inspectie van zichtvlakken onder afgesproken omstandigheden;
registratie van afwijkingen, correcties en openstaande punten;
formele vrijgavecriteria voor volgende onderdelen of een batch.

Gebruik waar mogelijk hetzelfde voertuig of dezelfde referentiejig voor vergelijking. Als ieder deel op een andere carrosserie wordt beoordeeld, is het lastig om te bepalen of een afwijking uit het paneel, het voertuig of de montage komt.

Een first article is ook het moment om verplichte kleine aanpassingen te scheiden van wenselijke stylingwijzigingen. Functionele correcties moeten duidelijk worden verwerkt in de volgende revisie. Ontwerpwensen die nog niet zijn bevroren, kunnen beter niet stilzwijgend in productiedelen terechtkomen.

Beheers revisies, verpakking en vervangingsdelen

Lage volumes maken revisiebeheer extra belangrijk. Omdat orders soms met tussenpozen worden geplaatst, kan een ogenschijnlijk kleine wijziging aan CAD, mal, bracket of afwerking later tot incompatibele vervangingsdelen leiden.

Zet in uw configuratiebeheer minstens:

onderdeelnummer;
revisiestatus;
geldige CAD- en tekeningversie;
toolingversie of malidentificatie;
toegepaste bracket- en hardwarevariant;
afwerkingsstatus;
inspectiereferenties;
verpakkingseisen;
wijzigingsdatum en reden van wijziging.

Spreek af wanneer een wijziging een nieuw onderdeelnummer vereist en wanneer een revisieletter volstaat. Verander bijvoorbeeld niet tegelijk de buitenvorm, montagegaten en hardware zonder heldere traceerbaarheid. Bij vervangingsdelen moet de koper kunnen vaststellen op welke voertuigversie een paneel past.

Verpakking verdient eveneens aandacht. Grote composietpanelen kunnen gevoelig zijn voor randbeschadiging, puntbelasting en vervorming door onjuiste ondersteuning. Geef aan:

of delen gelakt, gegrond of onbewerkt worden vervoerd;
welke zichtzijden bescherming nodig hebben;
waar het deel mag worden ondersteund;
of onderdelen gestapeld mogen worden;
welke losse hardware bij welk paneel hoort;
welke etikettering nodig is voor ontvangst en magazijnbeheer.

Voorbereiding op vervolgorders betekent niet dat u onnodig voorraad hoeft aan te houden. Het betekent wel dat de technische baseline, malstatus, verpakkingsinstructie en acceptatiereferenties terugvindbaar blijven.

Veelvoorkomende fouten in een RFQ voor kleine-series carrosseriepanelen

De meeste vertraging ontstaat door onvolledige interfaces, niet door het basisproces van het vormen van een composietdeel. Vermijd daarom deze fouten:

alleen een buitenoppervlak sturen zonder montage- en tegengeometrie;
“Class A” eisen zonder cosmetische acceptatiecriteria;
geen onderscheid maken tussen prototype- en serie-eisen;
kritische gaten of brackets pas na de eerste delen toevoegen;
geen datumstructuur voor maatcontrole definiëren;
montage verwachten zonder gereedschapstoegang of instelmogelijkheid;
lakvoorbereiding niet afstemmen met de werkelijke lakkerij;
een proefdeel accepteren zonder gedocumenteerde afwijkingen;
revisies delen via bestandsnamen zonder formele wijzigingslijst;
transportverpakking pas bepalen nadat zichtdelen gereed zijn.

Wie aanvullende aandachtspunten wil meenemen in de voorbereiding, vindt in deze gids over maatwerk exterieuronderdelen voor voertuigen een bruikbaar vertrekpunt.

Praktische checklist voor uw aanvraag

Voeg vóór verzending van een aanvraag bij voorkeur het volgende toe:

korte omschrijving van voertuigprogramma, gebruik en aantallen;
gewenste leveringsfasen: prototype, pilot, serie of vervangingsdeel;
leidende CAD-data en tekeningen met revisiestatus;
referenties voor aangrenzende delen en voertuigdatums;
lijst met kritische maten, zichtzones en functionele interfaces;
eisen voor spleetmaat, flushness en montage;
overzicht van brackets, inserts, hardware en afdichtingen;
gewenste materiaal- of opbouwvereisten, voor zover bekend;
definitie van oppervlakteconditie en overdracht naar de lakker;
plan voor proefmontage, inspectie en eerste-artikelgoedkeuring;
verpakkings-, etiketterings- en revisie-eisen.
