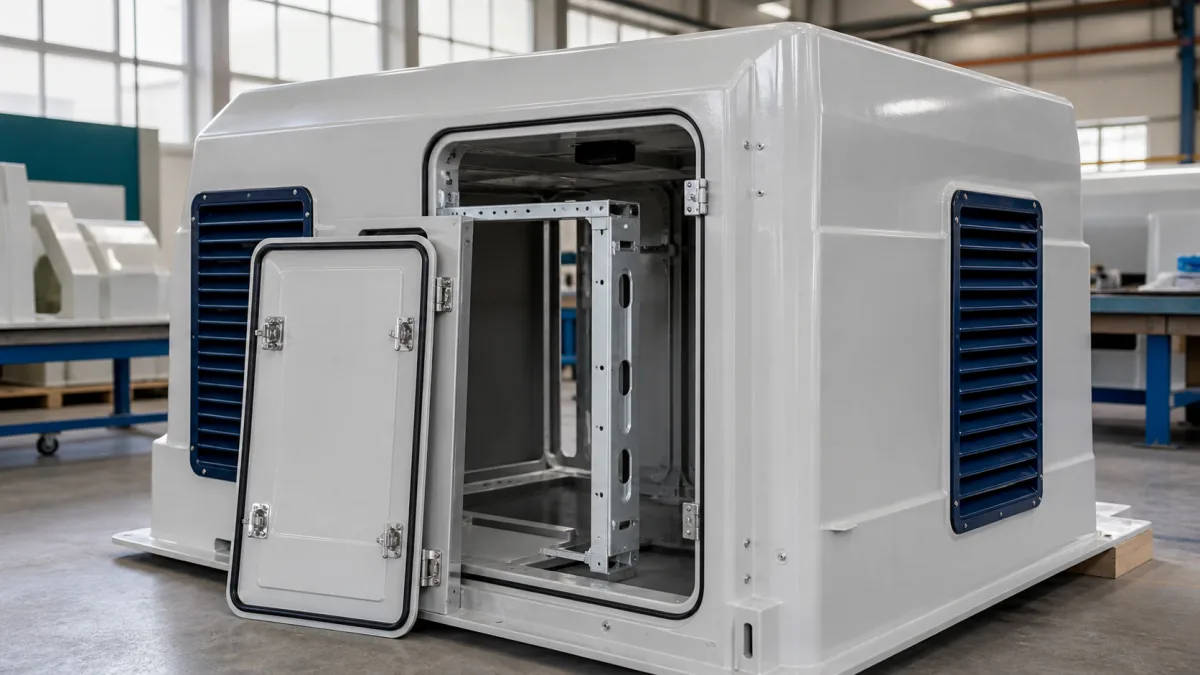

Modulaire FRP-cabines plannen voor herhaald gebruik

Een goede planning voor een modulaire FRP-cabine begint niet met de buitenafmetingen, maar met de gebruikssituatie op locatie. Bepaal wie de cabine gebruikt, hoe vaak deze wordt verplaatst, welke voorzieningen nodig zijn en hoe de modules op fundering, transport en elkaar aansluiten. Pas daarna zijn maatvoering, paneelopbouw en afwerking betrouwbaar vast te leggen.

Bij herhaald inzetten is standaardisering belangrijker dan één optimaal prototype. Een cabine die snel te vervoeren en te monteren is, vraagt om vaste modulematen, reproduceerbare aansluitpunten, duidelijke installatiedocumentatie en strak revisiebeheer. Dit geldt voor onder meer toegangs- en verplaatsbare cabines, bedieningsposten, entree-units en tijdelijke werkplekken.

Bepaal gebruik en bezetting van de cabine

Leg eerst vast welke taken in de cabine plaatsvinden. Een onbemande technische omkasting stelt andere eisen dan een werkplek voor één of twee personen. De gebruiksfunctie bepaalt onder andere de vrije binnenruimte, zichtlijnen, deurpositie, ventilatie, isolatie, verlichting en plaats voor apparatuur.

Beschrijf in een functioneel programma van eisen minimaal:

• het maximale aantal personen en de gemiddelde verblijfsduur;
• de werkzaamheden: toezicht, toegang, bediening, ontvangst, betaling, inspectie of technische besturing;
• benodigde zit-, sta- en loopruimte;
• apparatuur, schermen, werkblad, opslag, communicatie en persoonlijke beschermingsmiddelen;
• zichtbehoefte naar rijbanen, poorten, installaties of bezoekers;
• geluidsniveau, temperatuurbereik en vereiste ventilatie;
• toegankelijkheidseisen die voor het project van toepassing zijn;
• of de cabine permanent, seizoensgebonden of tijdelijk wordt gebruikt.

Maak onderscheid tussen de netto gebruiksruimte en de technische ruimte. Een compacte cabine kan aan de buitenkant ruim lijken, maar verliest binnenoppervlak door wanddikte, kabelgoten, HVAC-units, isolatie, deuren en kasten. Geef daarom zowel binnen- als buitenmaten op in de aanvraag.

Kies de juiste opbouw voor de gebruiksduur

FRP, ook wel glasvezelversterkte kunststof genoemd, is geschikt voor gevormde en corrosiebestendige behuizingen. De optimale opbouw hangt echter af van belasting, isolatie, brandgedrag, afwerking en de bevestiging van interieuronderdelen. Een enkelwandige schaal is niet automatisch geschikt als geïsoleerde personeelscabine; een sandwichconstructie is niet vanzelf sterk genoeg voor lokale puntlasten.

Vraag voor de beoogde toepassing om bevestiging van:

• wand-, dak- en vloersysteem;
• isolatie- en condensstrategie;
• lokale verstevigingen bij deuren, ramen, werkbladen en apparatuur;
• verwachte belastingen tijdens transport, hijsen en gebruik;
• referenties voor inspectie en acceptatie.

Verdeel de constructie in herhaalbare modules

De beste modulaire FRP-cabine is niet per se de cabine met de minste delen. Zij is opgebouwd uit delen die binnen de gekozen transport- en hijsroute passen, op locatie eenduidig koppelen en bij een volgende bestelling zonder interpretatie opnieuw kunnen worden gemaakt.

Kies modulegrenzen op plekken waar ze technisch logisch zijn: vloer-naar-wand, hoekverbindingen, dakrand, scheidingswand of een installatieschacht. Vermijd een naad precies bij een sterk belaste deurpost, een groot raam of een watergevoelige horizontale overgang, tenzij de verbinding daarvoor is ontworpen.

Een praktische indeling kan bestaan uit:

Bepaal transportmaten vóór de definitieve vormgeving

Meet niet alleen de oplegger of vrachtwagen, maar de volledige route. Denk aan toegangspoorten, draaicirkels, lage doorgangen, rijplaten, kades, heftruckpaden en de beschikbare ruimte naast de opstelplek. Een cabine die op papier vervoerbaar is, kan alsnog onhandelbaar zijn bij het lossen of manoeuvreren.

Leg per module vast:

• lengte, breedte, hoogte en massa;
• zwaartepunt en goedgekeurde hijspunten;
• maximale stapelwijze en steunvlakken;
• beschermingszones voor ramen, hoeken en uitstekende delen;
• transportstand van deuren, luiken en losse inventaris;
• benodigde hijsmiddelen en minimale vrije hijsruimte.

Gebruik waar mogelijk vaste rastermaten voor panelen, ramen en interieur. Dat beperkt maatvarianten, vereenvoudigt vervangingsdelen en vermindert de kans dat een latere uitbreiding niet aansluit op eerdere cabines.

Houd toleranties bij de verbindingen beheersbaar

Moduleverbindingen moeten toleranties opvangen zonder dat er kieren, scheve raamkaders of moeilijk sluitende deuren ontstaan. Specificeer daarom niet alleen nominale maten, maar ook datums, toelaatbare afwijkingen en de volgorde waarin onderdelen worden uitgelijnd.

Een veelgemaakte fout is vertrouwen op afdichtkit als oplossing voor een slechte passing. Kit is bedoeld als afdichting binnen een ontworpen voeggeometrie, niet als correctiemiddel voor grote maatverschillen of vervorming. Definieer de mechanische koppeling, pakking of afdichting, afwatering en inspectiemethode per verbinding.

Leg fundering, hijsen en verankering vast

De cabine moet veilig op de ondergrond staan en belastingen via een duidelijk gedefinieerd basisinterface afdragen. Laat de fundering, betonplaat, staalconstructie of tijdelijke onderbouw niet pas na productie beoordelen. De positie van ankers, kabeldoorvoeren, afschot en stelpunten beïnvloedt de vloerconstructie direct.

Neem in de basisinterface op:

• referentievlak of steunpunten waarop de cabine rust;
• maximale afwijking in vlakheid en hoogte van de ondergrond;
• positie, diameter en type van bevestigingspunten;
• toegestane belasting op elk steunpunt;
• detail voor waterafvoer en afstand tot maaiveld;
• corrosiebescherming of galvanische scheiding waar verschillende materialen samenkomen;
• bereikbaarheid voor montage, inspectie en eventueel herverankeren.

Voor tijdelijke opstellingen is het verstandig om onderscheid te maken tussen een transportframe en een permanent dragend onderstel. Een frame dat een cabine beschermt tijdens vervoer is niet automatisch berekend of geschikt als funderingsconstructie op locatie.

Ontwerp hijspunten als onderdeel van het systeem

Hijspunten moeten aansluiten op een lokale versterking in de constructie en passen bij een beschreven hijsmethode. Vermeld het aantal hijspunten, de hoek van hijsbanden of kettingen, eventuele spreidbalken en beperkingen voor het gebruik. Laat hijsogen niet door willekeurige FRP-panelen lopen zonder vastgelegde lastafdracht.

Als modules regelmatig worden verplaatst, is een herbruikbaar en goed bereikbaar hijsdetail vaak belangrijker dan een esthetisch onzichtbare oplossing. Bescherm afdekkappen, kitnaden en laklagen tegen beschadiging door haken en banden.

Stem deuren, ramen, balies en apparatuur op elkaar af

Deur-, raam- en balieposities moeten vanuit de werkstroom worden ontworpen. Een toegangsdeur aan de verkeerde zijde kan een veilige verkeersstroom verstoren; een balie zonder voldoende overstek of beschutting is onpraktisch bij regen; een raam zonder rekening met reflectie of kijkhoek beperkt toezicht.

Voor een FRP-portierscabine zijn zichtvelden, toegangsrichting en de plaats van communicatieapparatuur meestal leidend. Teken daarom niet alleen de gevel, maar ook de directe omgeving: rijstroken, slagbomen, voetpaden, voertuighoogten, bezoekersroute en eventuele wachtruimte.

Controleer bij deuren en ramen:

• vrije doorgang en draairichting;
• openingsruimte zonder conflict met balie, apparatuur of looproute;
• dorpel, waterkering en afwatering;
• bevestigingspunten en lokale versteviging;
• type beglazing, zichtprivacy en gewenste openingsdelen;
• bereikbaarheid voor schoonmaak en vervanging;
• belasting door wind, veelvuldig openen en eventuele deurdrangers;
• veilige vergrendeling en nooduitgang, voor zover toepasselijk.

Apparatuur zoals monitorarmen, toegangslezers, camera’s, intercoms, printers en kasten veroorzaakt puntlasten en kabelbeweging. Geef de fabrikant een apparatenlijst met afmetingen, massa, montagewijze en onderhoudsruimte. Zonder deze gegevens kan een vlak FRP-paneel onvoldoende zijn als rechtstreeks montagevlak.

Plan routes voor elektra, HVAC en andere voorzieningen

Nette en onderhoudbare installaties ontstaan door de routes vroeg vast te leggen. Achteraf door FRP boren kan mogelijk zijn, maar verhoogt het risico op lekkage, beschadiging van afwerking, zwakke details en onduidelijke verantwoordelijkheid voor de afdichting.

Maak een installatieschema met alle doorvoeren, aansluitpunten en reserveruimte. Behandel elke doorvoer als een detail met functie: kabeldoorvoer, condensafvoer, wateraansluiting, data, ventilatiekanaal of aardingspunt hebben verschillende eisen.

Neem onder meer op:

• aansluitspanning, vermogen en positie van de hoofdvoeding;
• groepenkast, stopcontacten, verlichting en noodverlichting indien vereist;
• data-, intercom- en beveiligingsbekabeling;
• verwarming, koeling, ventilatie en condensafvoer;
• kabelgoten, inspectieluiken en servicetoegang;
• doorvoeren door vloer, wand of dak inclusief afdichtingsprincipe;
• ruimte voor bochtradii, connectoren en toekomstige vervanging.

Voorkom condens en thermische zwakke plekken

Bij een geconditioneerde cabine kunnen metalen bevestigers, ongeïsoleerde kaderdelen en niet-afgedichte doorvoeren koudebruggen vormen. Dit kan condens, vochtsporen of aantasting van interieurafwerking veroorzaken. De oplossing is niet altijd een dikkere wand; vaak zijn aansluitdetails, ventilatie en dampdichte lagen bepalender.

Bespreek bij HVAC ook de praktische onderhoudsvraag: kan een filter worden vervangen, blijft een buitenunit bereikbaar en stroomt condenswater gecontroleerd weg? Een technisch werkend systeem is pas geschikt voor herhaald gebruik als onderhoud zonder demontage van vaste cabineonderdelen kan plaatsvinden.

Specificeer weersbestendigheid, afwerking en reiniging

Buitenopgestelde FRP-cabines krijgen te maken met regen, UV-straling, vervuiling, wind, temperatuurschommelingen en soms zout, industriële neerslag of intensieve reiniging. De gewenste oppervlakteafwerking moet daarom aansluiten bij de omgeving én bij de onderhoudsmethode.

Omschrijf de verwachte blootstelling concreet in plaats van alleen “buitenopstelling” te vermelden. Geef bijvoorbeeld aan of de cabine nabij kustinvloed, verkeer, chemische processen, landbouwactiviteiten of een publieke locatie staat. Benoem ook of graffiti-verwijdering, hogedrukreiniging of frequente desinfectie wordt verwacht.

Leg vast:

• gewenste kleur en glansgraad;
• cosmetische acceptatie, bijvoorbeeld zichtzijde versus niet-zichtzijde;
• UV- en weersbestendige afwerklaag die voor de toepassing passend is;
• zones met extra slijtage, zoals deuromlijstingen en balieranden;
• reinigingsmiddelen die wel en niet gebruikt mogen worden;
• afschot, druipranden en details die water niet vasthouden;
• afwerking van zaagsneden, boorgaten en doorvoeren.

Een glad oppervlak is meestal eenvoudiger schoon te houden, maar kan krassen zichtbaar maken. Een structuur kan kleine gebruikssporen beter maskeren, maar houdt soms meer vuil vast. Kies daarom niet alleen op basis van een kleurstaal, maar beoordeel een representatief afwerkingsmonster onder de beoogde licht- en gebruiksomstandigheden.

Test montage, verpakking en installatie op locatie

Een modulaire cabine is pas werkelijk herhaalbaar wanneer de montagevolgorde, verpakking en locatiehandelingen zijn getest. Laat bij voorkeur vóór serie-inzet verifiëren of delen zonder improvisatie in elkaar gaan, of alle bevestigers bereikbaar zijn en of deuren en ramen na montage correct functioneren.

Een proefopbouw hoeft niet altijd een volledige bouwlocatie na te bootsen. Wel moet deze de kritieke interfaces aantonen: modulekoppelingen, dakafdichting, vloerverbindingen, installatieconnectoren, hijspunten en afwerking na transport.

Gebruik een vaste installatiechecklist

Een bruikbare checklist voor elke inzet bevat:

1. controle van fundering, ankerposities en vrije montagezone;
2. inspectie van modules en verpakking bij ontvangst;
3. controle van hijsmiddelen volgens de vastgelegde methode;
4. uitlijnen en verbinden in de voorgeschreven volgorde;
5. afdichten en visueel controleren van voegen en doorvoeren;
6. aansluiten en testen van elektra, HVAC, data en afvoer;
7. functietest van deuren, ramen, sloten, verlichting en apparatuur;
8. eindinspectie van beschadigingen, schoonmaak en overdracht.

Verpakking is een ontwerponderdeel, geen logistieke bijzaak. Grote panelen, beglazing, uitstekende balies en losse hardware vragen verschillende bescherming. Markeer modules met een unieke identificatie, hijszijde, stapelrichting en montagepositie. Voeg losse bevestigers per verbinding verpakt en gelabeld toe; een ongesorteerde doos met onderdelen is een bekende bron van montagetijd en fouten.

Beheer revisies voor herhaalde deployments

Bij een enkele cabine kunnen mondelinge wijzigingen nog te overzien zijn. Bij een programma met meerdere opstellingen leiden kleine afwijkingen echter snel tot verkeerde onderdelen, onbruikbare reservepanelen en verwarring op locatie. Behandel elke cabine daarom als een configureerbaar product met gecontroleerde versies.

Maak een basisconfiguratie met een vaste productcode en leg opties afzonderlijk vast: deurzijde, raamtype, kleur, elektra, HVAC, balie, funderingsinterface en apparatuurvoorbereiding. Koppel die configuratie aan actuele tekeningen, stuklijsten, materiaal- of afwerkingsspecificaties en installatie-instructies.

Een goed revisieproces beantwoordt steeds deze vragen:

• Wat is veranderd, waarom en op welk document?
• Geldt de wijziging voor alle toekomstige cabines of voor één locatie?
• Zijn bestaande modules, reserveonderdelen en verpakkingen nog compatibel?
• Moeten ankerpatronen, kabelposities of installatiedocumenten wijzigen?
• Welke versie is op welke locatie geplaatst?
• Wie keurt een afwijking of vervanging goed?

Vermijd deze veelvoorkomende fouten

• Maatvoering pas toetsen na productie. Controleer transportroute, fundering en montagezone al in de ontwerpfase.
• Interieur als laatste toevoegen. Apparatuur en werkbladen beïnvloeden verstevigingen, kabelroutes en vrije ruimte.
• Te veel unieke uitvoeringen toelaten. Gebruik een standaardbasis en beperk varianten tot beheersbare opties.
• Geen eigenaar aanwijzen voor interfaces. Leg vast wie verantwoordelijk is voor fundering, nutsvoorzieningen, hijsen en locatievoorbereiding.
• Alleen een algemene tekening gebruiken. Voeg maatbladen, aansluitschema’s, detailtekeningen, stuklijst en revisienummers toe.
• Vervangbaarheid vergeten. Plan hoe ramen, deuren, HVAC-onderdelen en buitenpanelen bereikbaar en vervangbaar blijven.

Welke informatie hoort in een RFQ voor een modulaire FRP-cabine?

Een bruikbare offerteaanvraag verkleint het risico op aannames en maakt oplossingen beter vergelijkbaar. Voeg ten minste de volgende informatie toe:

• toepassing, bezetting en beoogde locaties;
• gewenste aantallen en verwachte herhalingen, zonder onzekere prognoses als vaststaand te presenteren;
• binnen- en buitenmaten, inclusief maximale transportmaat;
• concepttekeningen of schetsen met zichtzijden en verkeersstromen;
• funderingstekening, steunpunten, ankers en nutsvoorzieningen;
• deur-, raam-, balie- en apparatuurindeling;
• eisen voor isolatie, ventilatie, elektra en andere technische systemen;
• blootstellingsomgeving, afwerking, kleur en reiniging;
• hijs-, transport- en verpakkingsvereisten;
• gewenste inspectiepunten en acceptatiecriteria;
• documentatie- en revisiebeheereisen.

GFIND kan maatwerkproducten in glasvezelversterkte kunststof en koolstofvezel uitwerken op basis van tekeningen en toepassingseisen. Projectondersteuning kan onder meer bestaan uit beoordeling van maakbaarheid, tooling, prototypes, serieproductie, afwerking, inspectie volgens afgesproken referenties en voorbereiding voor verzending. Bespreek de exacte scope, interfaces en acceptatiepunten altijd per project.

Heeft u een schets, maatblad of programma van eisen? Gebruik dan deze checklist om de open punten te markeren voordat u een maatwerkvraag voor een FRP-cabine indient.
